La elección de las protecciones contra sobretensiones adecuadas es clave para la seguridad y la durabilidad de una instalación fotovoltaica. Ni siquiera el mejor inversor o los mejores paneles son resistentes a los efectos de las sobretensiones originadas por descargas atmosféricas o fenómenos de conmutación.
Por eso, además de los propios protectores, también es igual de importante su correcta puesta a tierra: tanto el tipo como la sección de los conductores importan.

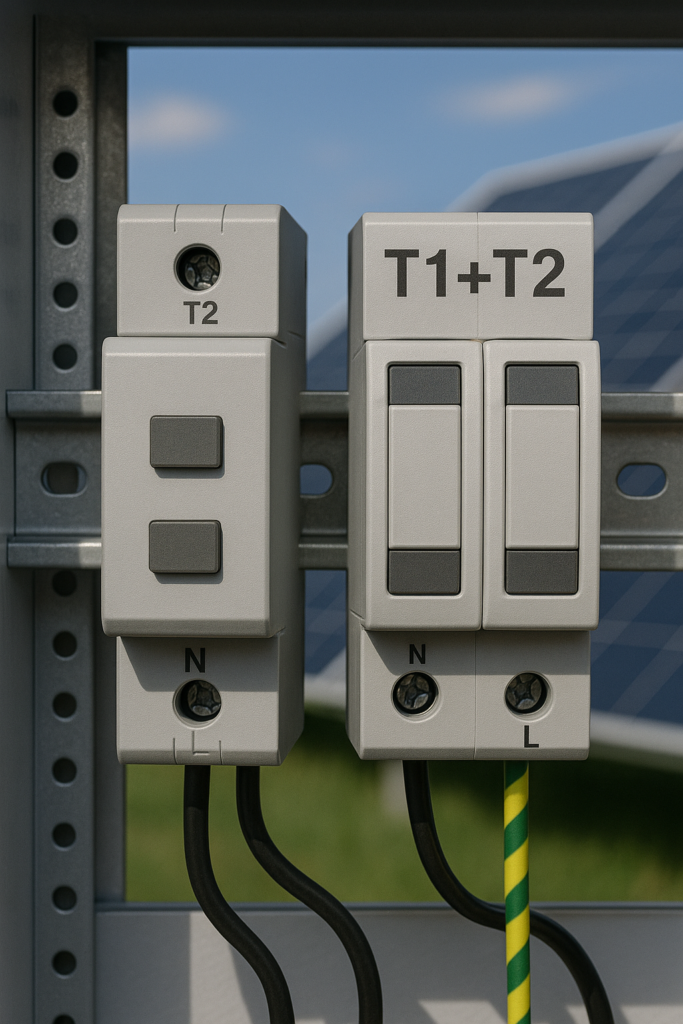

Cuándo utilizamos protectores de tipo T2
Los descargadores T2 (tipo 2) se instalan en sistemas sin riesgo de impacto directo de rayo, es decir:
- el edificio no tiene sistema de protección contra el rayo (LPS),
- el tejado está hecho de material no conductor (p. ej., teja cerámica, lámina/impermeabilización bituminosa, teja asfáltica, pizarra),
- la estructura FV no está conectada a la puesta a tierra del sistema de protección contra el rayo.
En este caso, la protección T2 protege frente a sobretensiones indirectas e inducidas, que pueden producirse cuando un rayo cae cerca del edificio o sobre la red eléctrica.
Cuándo utilizamos protectores de tipo T1+T2
Los descargadores T1+T2 son necesarios donde existe riesgo de descarga directa de rayo, es decir:
- el objeto dispone de instalación de protección contra el rayo,
- la estructura FV está conectada metálicamente al LPS o a la puesta a tierra,
- el tejado es metálico (chapa trapezoidal, teja metálica) y crea una conexión con la estructura FV,
- los conductores DC discurren a menos de 0,5 m de los elementos del pararrayos.
T1+T2 protege contra los efectos de descargas directas e indirectas, por lo que se utiliza tanto en el lado DC como en el AC.
Regla práctica:
Si en el tejado se ha utilizado un protector T1+T2, entonces en el cuadro de distribución AC también debería instalarse un T1+T2, para mantener la coordinación de las protecciones a ambos lados del inversor.
Repetición de protectores en strings largos
Si la distancia entre los módulos FV y el inversor supera los 10 m, los protectores de sobretensión DC deben repetirse al inicio y al final del string:
- un conjunto junto a los paneles (en la caja string FV),
- otro junto al inversor.
De este modo, la energía de la sobretensión se disipa eficazmente y los cables DC y los equipos quedan protegidos a lo largo de todo el recorrido.
Elección de la sección de los conductores de puesta a tierra: ¿6 mm² o 16 mm²?
La eficacia de los descargadores depende no solo de su tipo, sino también de una puesta a tierra correcta. Un conductor de tierra demasiado fino puede no evacuar la energía del impulso, y uno demasiado largo o mal tendido aumentará la impedancia del circuito de protección.
Cable trenzado 6 mm² Cu (Cable trenzado 6 mm² Cu)
Se utiliza en instalaciones sin LPS (sin pararrayos), es decir, donde:
- el riesgo de descarga directa es bajo,
- se utilizan protectores tipo T2,
- los conductores de tierra son cortos (hasta unos pocos metros),
- la estructura FV se conecta a un electrodo de tierra local o a la barra principal de equipotencialidad PE.
Ejemplo: instalación en una vivienda unifamiliar con tejado de teja, sin pararrayos: un cable Cu de 6 mm² es suficiente.
Cable trenzado 16 mm² Cu (Cable trenzado 16 mm² Cu)
Se utiliza en instalaciones con sistema de protección contra el rayo (LPS) o donde:
- la estructura FV está conectada a elementos del pararrayos,
- se utilizan protectores tipo T1 o T1+T2,
- el edificio tiene tejado metálico o estructura de acero,
- existe posibilidad de circulación de parte de la corriente del rayo.
Ejemplo: nave con tejado de chapa trapezoidal y sistema de pararrayos: un cable Cu de 16 mm² como conexión de la estructura FV al electrodo de tierra es obligatorio.
Buenas prácticas de puesta a tierra
- Tiende los conductores de tierra por el camino más corto y más recto, evitando bucles y curvas cerradas.
- Realiza las conexiones de forma permanente y resistente a la corrosión: idealmente con abrazaderas inoxidables o uniones soldadas/brazadas.
- Asegúrate de que la puesta a tierra DC, AC y de la estructura FV estén conectadas en común y tengan un punto de referencia de potencial común (Barra Principal de Tierra – GSU).
Resumen
| Elemento | Tipo de edificio / tejado | SPD recomendado | Sección de tierra |
|---|---|---|---|
| Vivienda unifamiliar sin LPS, tejado de teja/lámina/teja asfáltica | Tejado no conductor | T2 (DC y AC) | 6 mm² Cu |
| Edificio con LPS o tejado metálico | Tejado conductor / LPS | T1+T2 (DC y AC) | 16 mm² Cu |
| Distancia módulos–inversor > 10 m | String largo | SPD DC repetidos | Como arriba (según LPS) |
En resumen:
La protección contra sobretensiones de una instalación FV funciona eficazmente solo cuando es integral, coordinada y correctamente puesta a tierra.
En la oferta de 7SUN.eu encontrarás conjuntos completos de protección AC/DC (T2 y T1+T2), cajas de conexión FV con puesta a tierra preparada y conductores Cu de 6 mm² y 16 mm², conformes con las normas PN-HD 60364-7-712 y EN 61643-32.
