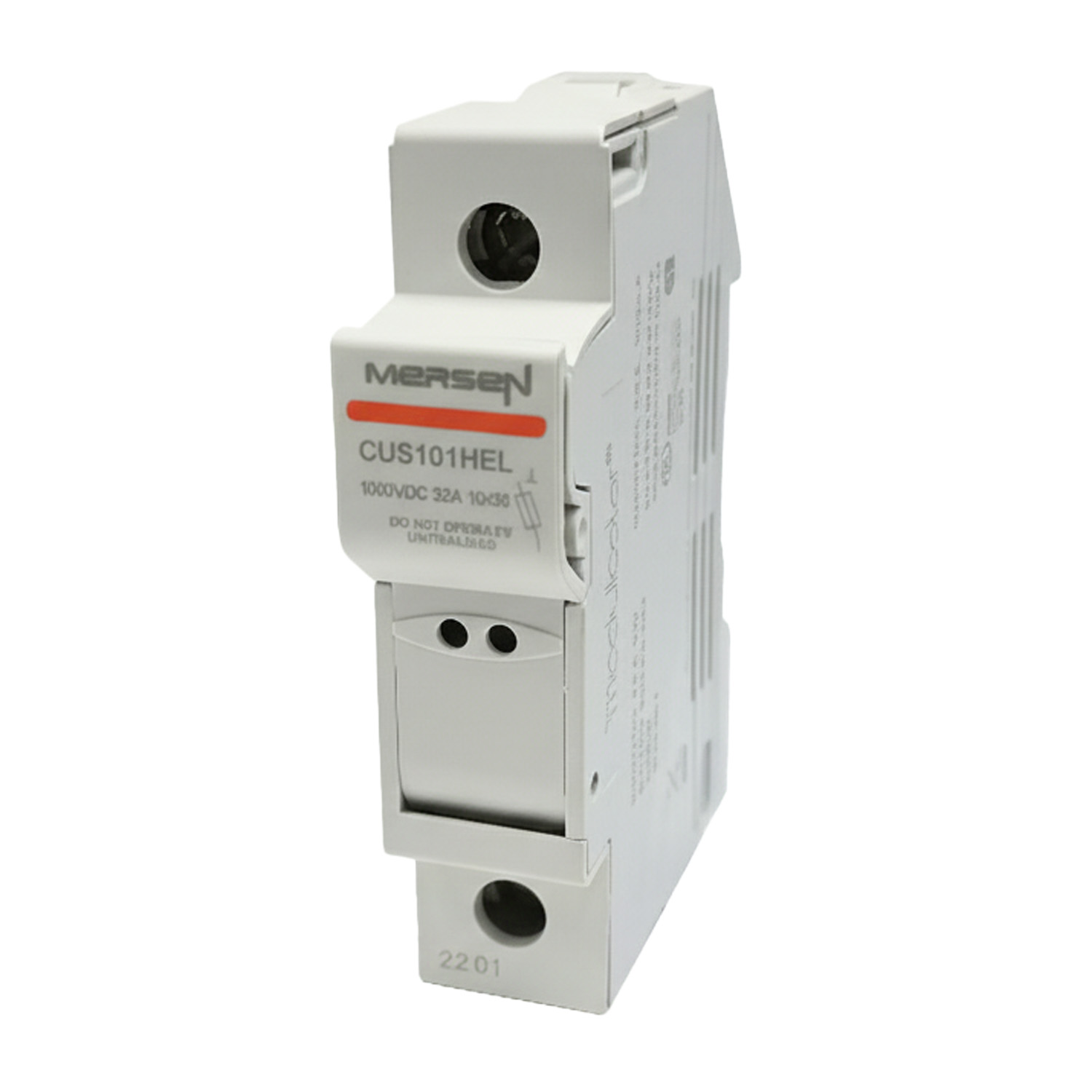

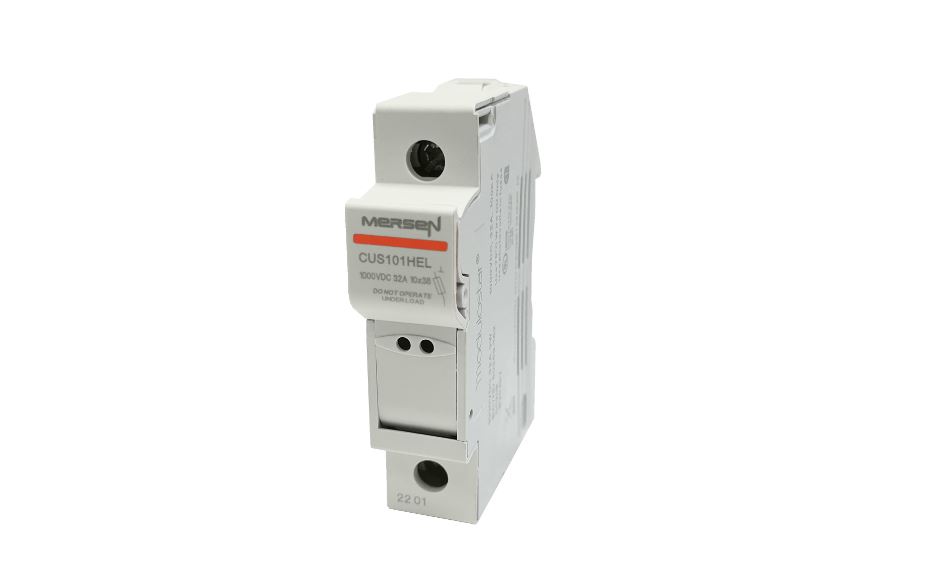

Base de fusible – MERSEN CC 10X38 1000V CUS101 HEL – FK1062724
SKU: F31010
EAN: 2010000016503
Detalles del producto
| Fabricante | |
|---|---|
| Peso | 0,047 kg |
Mersen HelioProtection® Modulostar® HP6M y HP10M
Los portafusibles modulares Mersen HelioProtection® Modulostar® han sido diseñados específicamente para aplicaciones fotovoltaicas (PV) y otras aplicaciones de corriente continua (DC). Ofrecen una protección fiable para instalaciones fotovoltaicas gracias a su conformidad con normas clave del sector y a la disponibilidad de versiones con indicador de disparo.
Características principales de Mersen HelioProtection® Modulostar® HP6M y HP10M:
- Modelos disponibles HP6M y HP10M con diferentes números de módulos.
- Conformidad con las normas UL 4248-19 e IEC 60269-1, y con RoHS.
- Materiales plásticos según UL 94 V-0 a V-2 (Yellow Card).
- Disponibles en versiones con indicador de disparo (indicador visual luminoso que funciona entre 220 VDC y 1000 VDC) o sin él.
- Rango de conductores admitidos: 2,5 mm² a 6 mm² (según el modelo).
- Tensión máxima nominal de aislamiento 6 kV, corriente nominal 32 A.
- Temperatura de funcionamiento de -40 °C a 70 °C (durante la operación).
¿Para quién es una buena opción?
Los portafusibles HelioProtection® Modulostar® son una opción ideal para instaladores de sistemas fotovoltaicos, fabricantes de cuadros de baja tensión y técnicos de mantenimiento de instalaciones DC. Son especialmente adecuados para proteger cadenas de paneles fotovoltaicos, resguardándolos frente a sobretensiones y cortocircuitos en aplicaciones residenciales y comerciales.
| Parámetro | HP6M Sin indicador | HP6M Con indicador |
|---|---|---|
| Conformidad con estándares | UL 4248-19, IEC 60269-1 | UL 4248-19, IEC 60269-1 |
| Cumplimiento RoHS | Sí | Sí |
| Clasificación del material plástico | UL 94 VO a V2 (Yellow Card) | UL 94 VO a V2 (Yellow Card) |
| Indicador de actuación | No | Sí |
| Tensión del indicador | – | 220VDC a 1000VDC |
| Diámetro del portafusible (mm) | 6.35 | 6.35 |
| Par de apriete máx. recomendado (Nm) | 2 | 2 |
| Par de apriete máx. recomendado (lbs-in) | 17.7 | 17.7 |
| Destornillador recomendado | PZ2 o plano 5.5x1mm | PZ2 o plano 5.5x1mm |
| Diámetro máximo del destornillador (mm) | 6 | 6 |
| Tensión nominal de aislamiento (Ui DC) | 1000VDC | 1000VDC |
| Tensión de impulso nominal requerida (Uimp) | 6kV | 6kV |
| Grado de contaminación (Pollution Degree) | 2 | 2 |
| Corriente nominal (A) | 32 | 32 |
| Pérdidas de potencia máximas del fusible (W) | 3 | 3 |
| Sección recomendada del conductor (mm²) | 2.5 a 16 | 2.5 a 16 |
| Temperatura de funcionamiento (sin operación) | -50°C a 90°C | -50°C a 90°C |
| Temperatura de funcionamiento (durante la operación) | -40°C a 70°C | -40°C a 70°C |
| Dimensiones del zócalo (an. x alt. x prof.) (mm) | 45 x 76.9 x 60 | 45 x 76.9 x 60 |
| Número de módulos (17.5 mm) | 1 | 1 |
| Número de catálogo | CUS101HEL | CUS101IHEL |
| Número de referencia | K1062724 | X1062758 |
| Unidades por paquete | 12 | 12 |
| Accesorios (soporte de montaje) | MR10 CI | MR10 CI |
| Accesorios (clip de resorte) | MR10RESSORTCI | MR10RESSORTCI |
| Peso del soporte de montaje (g) | 4.5 | 4.5 |
| Peso del embalaje del soporte de montaje | 200 | 200 |
