CATL EnerC+ 4,07 MWh / 0,5 P
SKU: F2201-3
EAN: 2010000032671
Detalles del producto

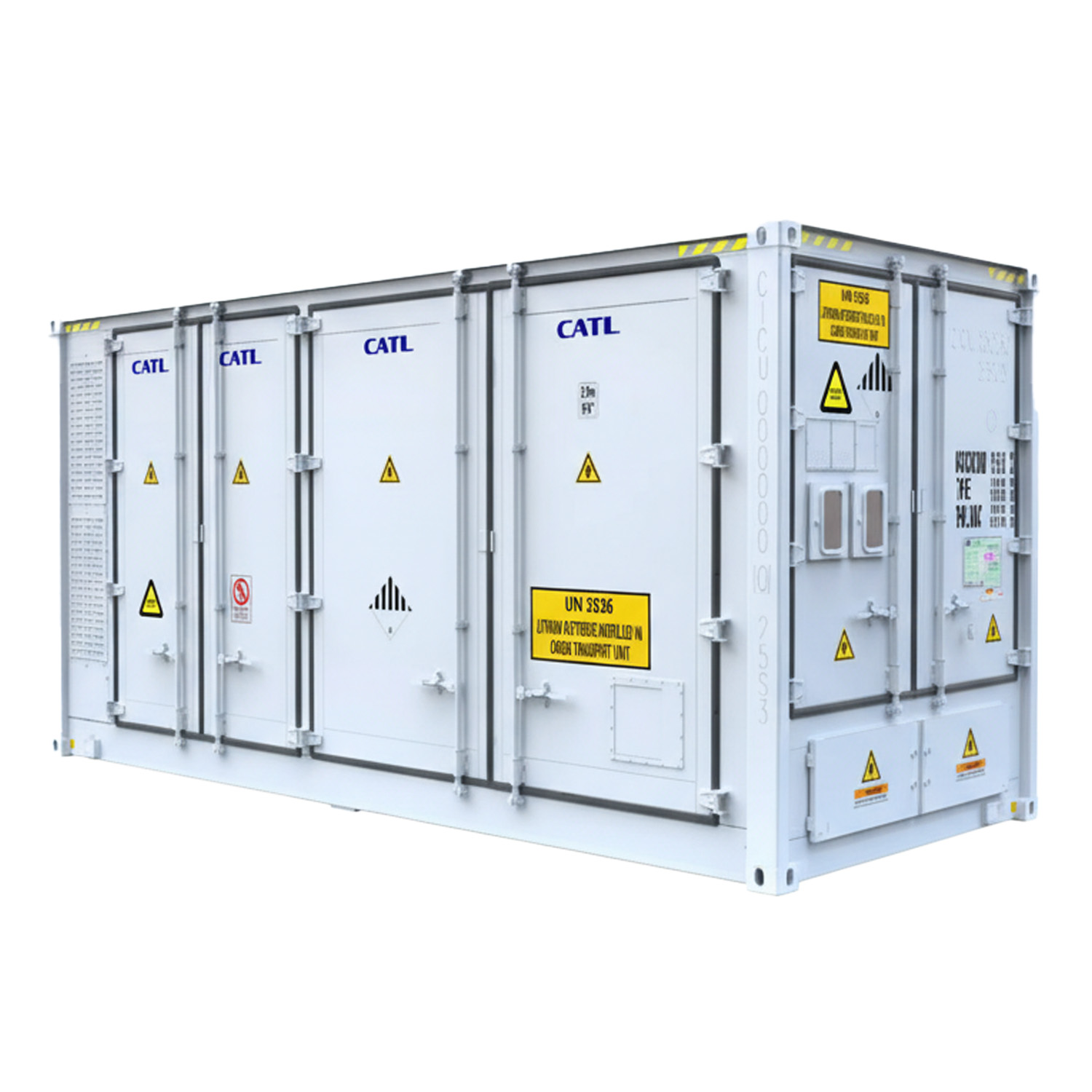

Sistema de Almacenamiento de Energía en Contenedor CATL EnerC+ (Modelo C02306P05L01)
El tiempo de entrega del pedido es de 60/90 días
El sistema de almacenamiento de energía en contenedor EnerC+ de CATL, modelo C02306P05L01, es una solución avanzada diseñada para el almacenamiento de energía a gran escala. Basado en celdas LiFePO4 (LFP) seguras y eficientes, este sistema ofrece una capacidad nominal de 4073,47 kWh en una configuración estándar de contenedor. Es una solución integral, diseñada para garantizar alta fiabilidad, seguridad y cumplimiento con normas y certificaciones internacionales.
Características principales del Sistema de Almacenamiento de Energía en Contenedor CATL EnerC+:
- Alta capacidad y potencia: La energía nominal del sistema es de 4073,47 kWh con un voltaje nominal de 1331,2 VDC. La corriente nominal de carga/descarga es de 1530A, y la potencia nominal de carga/descarga es de 2036,73 kW.
- Tecnología avanzada de celdas LFP: Uso de celdas LiFePO4 con una capacidad de 306Ah cada una, operando en un rango de voltaje de 2,5-3,65V, lo que asegura alta eficiencia y seguridad.
- Construcción integral en contenedor: Sistema integrado en un contenedor estándar, que facilita el transporte terrestre o marítimo y la instalación. Las dimensiones del contenedor son aproximadamente 6058mm (ancho) x 2438mm (profundidad) x 2896mm (alto).
- Elevado nivel de seguridad y protección: Grado de protección IP55 para la batería y el cuarto eléctrico, e IP67 para la caja de control eléctrico del sistema de enfriamiento. El sistema cumple con múltiples normas de seguridad, incluyendo UL1973, IEC62619, UL9540A.
- Amplio rango de operación y resistencia ambiental: Rango de temperatura de trabajo de -25°C a +55°C, capacidad para operar a altitudes de hasta 2000m sin reducción de rendimiento y alta resistencia a la corrosión (C4, opcional C5).
- Comunicación avanzada y alimentación auxiliar: Protocolo de comunicación CAN, Modbus/TCP y UPS integrado (DC24V, 7Ah) para alimentar los componentes del BMS.
¿Para quién es esta una buena opción?
El sistema de almacenamiento de energía en contenedor CATL EnerC+ es la solución ideal para operadores de redes eléctricas, desarrolladores de proyectos a gran escala de energías renovables, grandes industrias y otras entidades que requieren un sistema de almacenamiento confiable y eficiente a gran escala. Su alta capacidad, funciones avanzadas de seguridad, cumplimiento normativo y diseño integral en contenedor lo convierten en una opción excelente para estabilización de redes, integración de energías renovables, gestión de demanda pico y provisión de alimentación de respaldo.
Karta katalogowa CATL EnerC+
CATL-EnerC-Karta-katalogowa.pdf
| Parámetro | Valor | Observaciones |
|---|---|---|
| Datos del lado de corriente continua (DC) | ||
| Modelo del Producto | C02306P05L01 | |
| P-Rate | 0.5P | |
| Celda | ||
| Tipo de celda | LFP | |
| Capacidad de la celda (Ah) | 306 | |
| Rango de voltaje de la celda (V) | 2.5-3.65 | No debe ser menor a 2.5 V |
| Energía nominal de la celda (Wh) | 979.2 | |
| Sistema | ||
| Configuración | 5P2P416S | |
| Energía nominal (kWh) | 4073.47 | |
| Voltaje nominal (VDC) | 1331.2 | |
| Rango de voltaje (VDC) | 1040~1500 | |
| Corriente nominal de carga (A) | 1530 | |
| Corriente máxima de carga (A) | 1958.4 | Durante 1 minuto |
| Potencia nominal de carga (kW) | 2036.73 | |
| Corriente nominal de descarga (A) | 1530 | |
| Corriente máxima de descarga (A) | 1958.4 | Durante 1 minuto |
| Potencia nominal de descarga (kW) | 2036.73 | |
| Especificaciones eléctricas – Potencia auxiliar y comunicación | ||
| P-Rate | 0.5P | |
| Potencia auxiliar 1 | ||
| Rango de voltaje | 3AC+N+PE 480V(380…480V) ±10%, 50/60HZ | Como referencia |
| Potencia (kW) | Máximo 37.0 | |
| Corriente de arranque inicial (A) | <67.5A, < 5S | |
| Potencia auxiliar 2 | ||
| Rango de voltaje | 1AC230V(L+N) o 2AC480V(380…480V) | |
| Potencia (kW) | Máximo 0.5kW (continua) | |
| Corriente de arranque inicial (A) | 5A | |
| UPS | ||
| Capacidad | DC24V. 7Ah capacidad.@25°C | El UPS se usa solo para suministrar energía a los componentes BMS. El UPS está incluido en la alimentación auxiliar. |
| Protocolo de comunicación | CAN, Modbus/TCP | |
| Especificaciones mecánicas | ||
| Transporte | Transporte terrestre o marítimo | |
| Tamaño (mm) | 2896mm(Alto)*2438mm(Profundidad)*6058mm(Ancho) | |
| Peso (t) | ~36.0t | |
| Color | RAL7042 (Opcional RAL 9003) | |
| Grado de protección IP | IP55 (batería) IP55 (compartimento eléctrico) IP67 (caja eléctrica de control del sistema de refrigeración) |
|
| Especificaciones de protección ambiental | ||
| Rango de temperatura de carga (°C) | -25°C…+55 °C | Es necesario informar a CATL para evaluación profesional si la temperatura está fuera de rango |
| Rango de temperatura de descarga (°C) | -25°C…+55 °C | |
| Rango de temperatura de almacenamiento (°C) | -30°C…+60 °C | |
| Altitud de uso (m) | <2000m (sin reducción de valores nominales) | |
| Humedad relativa (%) | 0 ~ 95 % (sin condensación) | |
| Grado de protección anticorrosiva del conjunto de baterías | C4, (opcional C5) | |
| Nivel sísmico | IEEE 693-2018 Nivel de diseño moderado | |
| Certificados y normas | ||
| Celda: UN38.3 | Pruebas UN para transporte de baterías de litio | |
| Celda: UL1973 | Baterías para uso en tren ligero eléctrico (LER) y aplicaciones estacionarias | |
| Celda: IEC62619 | Requisitos de seguridad para celdas y baterías secundarias de litio en aplicaciones industriales | |
| Celda: UL9540A | Sistemas y equipos de almacenamiento de energía | |
| Contenedor: UL1973 | Baterías para uso en tren ligero eléctrico (LER) y aplicaciones estacionarias | |
| Contenedor: NFPA855 | Norma para instalaciones estacionarias de sistemas de almacenamiento de energía | |
| Contenedor: UL9540 | Norma UL de seguridad para sistemas y equipos de almacenamiento de energía | |
| Contenedor: UL9540A | Método de prueba para evaluar la propagación de incendios por aumento térmico no controlado en sistemas de almacenamiento de energía en baterías | |
| Contenedor: IEC62477 Parte 1 | Requisitos de seguridad para sistemas y equipos electrónicos de potencia – (Información) General | |
| Contenedor: IEC62619 | Celdas y baterías secundarias que contienen electrolitos alcalinos u otros electrolitos no ácidos – Requisitos de seguridad para celdas y baterías secundarias de litio para aplicaciones industriales | |
| Contenedor: IEC 62933-5-2 | Sistemas de almacenamiento de energía eléctrica [EES] – Parte 5-2: Requisitos de seguridad para sistemas EES integrados en red – Sistemas basados en electroquímica | |
| Contenedor: IEC 61000-6-2 | Compatibilidad electromagnética (EMC) – Parte 6-2: Normas generales – Norma de inmunidad para entornos industriales | |
| Contenedor: IEC61000-6-4 | Compatibilidad electromagnética (EMC) – Parte 6-4: Normas generales – Norma de emisión para entornos industriales | |
