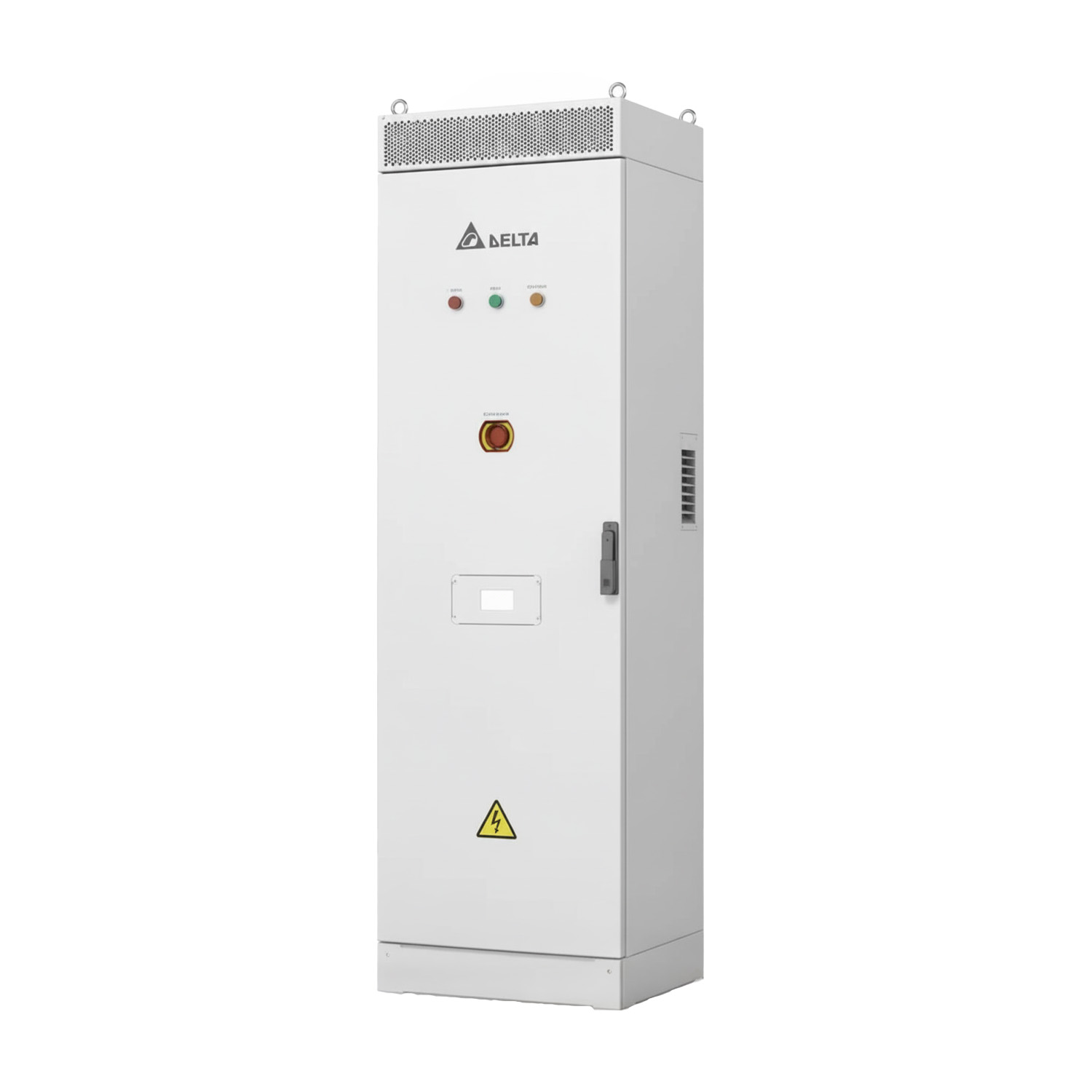

DELTA PCS100HV
Detalles del producto
El plazo de entrega del pedido es de 60/90 días
Sistema de Conversión de Potencia (PCS) Delta PCS100HV
El Sistema de Conversión de Potencia (Power Conditioning System) Delta PCS100HV es un inversor bidireccional para el almacenamiento de energía, diseñado para aplicaciones on-grid y off-grid, como suministro de emergencia, reducción de picos («peak shaving»), desplazamiento de cargas o autoconsumo de energía fotovoltaica. Se caracteriza por una eficiencia líder en el sector, alto rendimiento y bajas pérdidas en modo espera. Su diseño compacto y escalabilidad permiten una configuración flexible e integración con sistemas de baterías populares, y su capacidad de «arranque en negro» lo hace ideal para aplicaciones de suministro de emergencia y microrredes.
Principales características del Sistema de Conversión de Potencia (PCS) Delta PCS100HV:
- Control de potencia eficiente y preciso: Potencia de 100 kW a 400 V AC, eficiencia máxima del 98% y tiempo de respuesta de potencia inferior a 20 ms.
- Usos versátiles para almacenamiento de energía: Capacidad de compensación de potencia reactiva, reducción de picos («peak shaving»), desplazamiento de cargas, capacidad de «arranque en negro» para suministro de emergencia y microrredes, y funcionamiento en modo on-grid y off-grid.
- Configuración flexible del sistema: Escalable mediante la interconexión de múltiples unidades y compatibilidad con cargas trifásicas de 4 hilos sin necesidad de transformador.
- Amplia compatibilidad con baterías: Integración con los principales sistemas de baterías de marca, incluyendo baterías de iones de litio, de plomo-ácido y de flujo.
- Parámetros avanzados de funcionamiento: Amplio rango de tensión de entrada DC (650–1350 V), alto grado de protección IP55 y múltiples protecciones, incluyendo contra inversión de polaridad en DC y detección de aislamiento en DC.
- Amplias aplicaciones: Ideal para edificios comerciales, hospitales, estaciones de carga, campus universitarios y fábricas.
¿Para quién es una buena elección?
El Delta PCS100HV es una opción excelente para desarrolladores y operadores de sistemas de almacenamiento de energía comerciales e industriales que necesitan una solución fiable, eficiente y escalable para la gestión energética. Su capacidad para operar en diversas aplicaciones, desde la mejora de la calidad de la energía hasta la creación de microrredes, junto con su alta eficiencia y compatibilidad con distintas tecnologías de baterías, lo convierten en una herramienta versátil para optimizar costes energéticos, garantizar la continuidad del suministro e integrar fuentes de energía renovable.
| Parámetro | PCS100HV |
|---|---|
| Conexión AC | |
| Tensión nominal de la red (Vac) | 400 Vac (3P,N,PE) o (3P,PE) |
| Rango de tensión de la red (Vac) | 352 ~ 440 Vac |
| Frecuencia nominal de la red (Hz) | 50 Hz |
| Rango de frecuencia (Hz) | 45 ~ 55 Hz |
| Potencia nominal AC (kVA / kW) | 100 kVA / kW |
| Corriente nominal AC (A) | 145 A |
| Corriente máxima continua AC (A) | 167 A |
| Potencia máxima AC (kVA / kW) | 110 kVA / kW |
| THD de la corriente (%) | < 3% |
| Inyección de corriente DC | <0,5% de la corriente nominal |
| Factor de potencia | -1 a 1, regulable de forma continua |
| Conexión DC | |
| Rango de tensión DC (Vdc) | 650 ~ 1,350 Vdc para 3P3W ¹⁾ / 700 ~ 1,350 Vdc para 3P4W en modo Off-grid ¹⁾, ²) |
| Tensión de arranque DC (V) | 650V |
| Potencia nominal de descarga / carga (kW) | 102 kW / 98 kW |
| Corriente máx. de descarga / carga (A) | 157A / 151A |
| Funcionamiento autónomo (Standalone Operation) | |
| Tensión de salida nominal (Vac) | 400Vac (3P,N,PE) |
| Potencia de salida nominal (kVA / kW) | 100 kVA / kW con carga lineal; 80 kVA con carga RCD (Ipk≤240A) ³⁾ |
| Corriente de salida nominal (A) | 145 A |
| THD de la tensión de salida (%) | < 3% @ carga lineal nominal |
| Rendimiento | |
| Eficiencia máxima (%) | 98% |
| Pérdida en modo de espera (W) | <25W @ modo frío |
| Entorno | |
| Altitud máxima sobre el nivel del mar (m) | 4,000 m, reducción de potencia >2000m |
| Temperatura de funcionamiento (°C) | -30 °C a +60 °C, reducción de potencia >45°C |
| Humedad (%) | 0 a 95% HR, sin condensación |
| Nivel de ruido acústico (dB) | < 70 dB @ 1 m @25°C @ condiciones nominales, máx. 75 dB |
| Refrigeración | Aire forzado con control de velocidad |
| Clase de protección de la carcasa (IP) | IP55 |
| General | |
| Interfaz de usuario | LED, EPO, Ethernet |
| Comunicación | Ethernet/Modbus TCP |
| Dimensiones (An. x Al. x Prof.) (mm) | 600 x 2000 x 500 mm |
| Peso neto (kg) | 230 kg |
| Certificación | Seguridad: IEC 62477-1, EN62477-1
Código de red: AS/NZS 4777.2:2020 EMC: IEC/EN 61000-6-2, IEC/EN 61000-6-4 Vibraciones: IEC 60068-2-6:2007 |
| Protección | Protección contra polaridad inversa DC/OVP/UVP/OCP/detección de aislamiento DC |
| Conformidad del producto | CE, RCM |
| Química de baterías adecuada | Iones de litio, plomo-ácido, de flujo |
1) La potencia de salida se reducirá si la tensión DC es superior a 1250V.
2) El voltaje DC mínimo debe ser mayor que 750V si la carga está 100% desequilibrada.
3) Cargas con transformador, motor o rectificador que tengan una corriente de arranque alta (Ipk>240A) no están incluidas.
* Las especificaciones pueden cambiar sin previo aviso.
