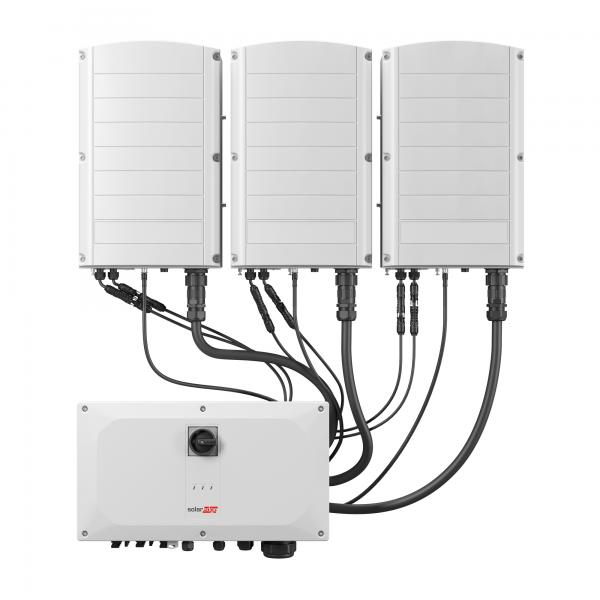

Inwerter SOLAR EDGE SE100K – RW00IBNM4 + 3 jednostki pomocnicze SESUK- RWR0INNN4
SKU: F240M02
EAN: 2010000031537
| Fabricante | |
|---|---|
| Potencia nominal | |
| Alimentación | |
| Dispositivo híbrido | |
| MPPT | 9 |
| Garantía | |
| RS485 | Sí |
| SPD Tipo II | |
| AFCI | Sí |
| Rango de voltaje MPPT | |
| Peso | 114,52 kg |
| CN | 85044086 |
Precio neto
4 407,37 €
Bruto
Bruto
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k.pdf
Detalles del producto
| Fabricante | |
|---|---|
| Potencia nominal | |
| Alimentación | |
| Dispositivo híbrido | |
| MPPT | 9 |
| Garantía | |
| RS485 | Sí |
| SPD Tipo II | |
| AFCI | Sí |
| Rango de voltaje MPPT | |
| Peso | 114,52 kg |
| CN | 85044086 |
Falowniki Trójfazowe SolarEdge z Technologią Synergii (Europa)
Falowniki trójfazowe SolarEdge z technologią synergii (modele SE50K, SE66.6K, SE90K, SE100K, SE120K) to zaawansowane rozwiązania dla dużych instalacji fotowoltaicznych, zaprojektowane z myślą o szybkiej instalacji i maksymalnej wydajności. Dzięki modułowej konstrukcji, obejmującej 2 lub 3 jednostki synergiczne oraz jedno urządzenie do zarządzania synergią, montaż jest łatwy i może być wykonany przez dwie osoby. Falowniki te oferują długi okres gwarancji (12-20 lat) oraz szereg wbudowanych funkcji bezpieczeństwa i monitorowania.
Najważniejsze cechy Falowników Trójfazowych SolarEdge z Technologią Synergii:
- Szybka instalacja i uruchomienie: Specjalny proces wstępnego przekazania do użytkowania umożliwia automatyczną walidację komponentów i okablowania jeszcze przed podłączeniem do sieci, a lekka, modułowa konstrukcja ułatwia montaż.
- Wysoka niezawodność i łatwa obsługa: Niezależne działanie każdej jednostki synergicznej wydłuża czas bezawaryjnej pracy systemu i upraszcza serwisowanie.
- Zaawansowane bezpieczeństwo: Wbudowane czujniki temperatury wykrywają awarie w okablowaniu, zintegrowana ochrona przed skutkami zwarć łukowych, opcjonalne szybkie wyłączanie oraz monitorowane, wymienne zabezpieczenia przeciwprzepięciowe (SPD DC typ 2, opcjonalnie AC typ 2).
- Maksymalna wydajność systemu: Wbudowana funkcja ograniczania degradacji indukowanej potencjałem (PID) oraz maksymalna sprawność falownika na poziomie 98,3%.
- Kompleksowe monitorowanie: Wbudowana funkcja monitorowania na poziomie modułu z komunikacją przez sieć Ethernet lub komórkową (opcjonalnie Wi-Fi), zapewniająca pełną widoczność pracy systemu.
- Szeroki zakres mocy: Dostępne modele o znamionowej mocy wyjściowej AC od 50 kW do 120 kW, odpowiednie dla dużych projektów komercyjnych i przemysłowych.
Dla kogo jest to dobry wybór?
Falowniki trójfazowe SolarEdge z technologią synergii są idealnym rozwiązaniem dla dużych instalacji fotowoltaicznych w sektorze komercyjnym i przemysłowym na rynku europejskim. Ich modułowa budowa, zaawansowane funkcje bezpieczeństwa, wysoka wydajność oraz kompleksowe możliwości monitorowania sprawiają, że są one doskonałym wyborem dla inwestorów i deweloperów poszukujących niezawodnych, łatwych w instalacji i obsłudze oraz efektywnych kosztowo rozwiązań. Długi okres gwarancji dodatkowo potwierdza ich wysoką jakość i trwałość.
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k.pdf
| Parametr | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| WYJŚCIE | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Znamionowa czynna moc wyjściowa AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maksymalna pozorna moc wyjściowa AC (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Napięcie wyjściowe AC – faza-faza/faza-neutralny (znamionowo) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| Napięcie wyjściowe AC – zakres faza-faza/zakres faza-neutralny (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| Częstotliwość AC (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maksymalny ciągły prąd wyjściowy (na fazę) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Połączenia linii wyjściowych AC | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Obsługiwane sieci | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maksymalny prąd różnicowy(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Monitoring sieci, zabezpieczenie pracy w wyspie, konfigurowany współczynnik mocy, konfigurowane w zależności od kraju wartości progowe | Tak | Tak | Tak | Tak | Tak |
| Całkowite zniekształcenie harmoniczne (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Zakres współczynnika mocy | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 |
| WEJŚCIE | |||||
| Maksymalna moc DC (moduł STC) falownik / jednostka synergiczna (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Beztransformatorowe, nieuziemione | Tak | Tak | Tak | Tak | Tak |
| Maksymalne napięcie wejściowe DC+ do DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 850 |
| Znamionowe napięcie wejściowe DC+ do DC- (VDC) | 750 | 750 | 750 | 750 | 750 |
| Maksymalny prąd wejściowy (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Zabezpieczenie przed odwrotną polaryzacją | Tak | Tak | Tak | Tak | Tak |
| Detekcja zwarć doziemnych | Czułość 167 kΩ na jednostkę synergiczną(4) | Czułość 167 kΩ na jednostkę synergiczną(4) | Czułość 167 kΩ na jednostkę synergiczną(4) | Czułość 167 kΩ na jednostkę synergiczną(4) | Czułość 167 kΩ na jednostkę synergiczną(4) |
| Maksymalna sprawność falownika (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Sprawność europejska (ważona) (%) | 98 | 98 | 98 | 98 | 98 |
| Nocny pobór mocy (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| POZOSTAŁE FUNKCJE | |||||
| Obsługiwane interfejsy komunikacyjne(5) | 2 x RS485, Ethernet, Wi-Fi (opcjonalnie), sieć komórkowa (opcjonalnie) | 2 x RS485, Ethernet, Wi-Fi (opcjonalnie), sieć komórkowa (opcjonalnie) | 2 x RS485, Ethernet, Wi-Fi (opcjonalnie), sieć komórkowa (opcjonalnie) | 2 x RS485, Ethernet, Wi-Fi (opcjonalnie), sieć komórkowa (opcjonalnie) | 2 x RS485, Ethernet, Wi-Fi (opcjonalnie), sieć komórkowa (opcjonalnie) |
| Inteligentne zarządzanie energią | Ograniczenie eksportu | Ograniczenie eksportu | Ograniczenie eksportu | Ograniczenie eksportu | Ograniczenie eksportu |
| Uruchomienie falownika | Aplikacja mobilna SetApp wykorzystująca wbudowany punkt dostępowy Wi-Fi do nawiązania połączenia lokalnego | Aplikacja mobilna SetApp wykorzystująca wbudowany punkt dostępowy Wi-Fi do nawiązania połączenia lokalnego | Aplikacja mobilna SetApp wykorzystująca wbudowany punkt dostępowy Wi-Fi do nawiązania połączenia lokalnego | Aplikacja mobilna SetApp wykorzystująca wbudowany punkt dostępowy Wi-Fi do nawiązania połączenia lokalnego | Aplikacja mobilna SetApp wykorzystująca wbudowany punkt dostępowy Wi-Fi do nawiązania połączenia lokalnego |
| Ochrona przed zakłóceniami wywoływanymi przez łuk elektryczny | Wbudowana, z możliwością konfiguracji przez użytkownika (zgodnie z UL1699B) | Wbudowana, z możliwością konfiguracji przez użytkownika (zgodnie z UL1699B) | Wbudowana, z możliwością konfiguracji przez użytkownika (zgodnie z UL1699B) | Wbudowana, z możliwością konfiguracji przez użytkownika (zgodnie z UL1699B) | Wbudowana, z możliwością konfiguracji przez użytkownika (zgodnie z UL1699B) |
| Szybkie wyłączanie | Opcjonalnie (automatyczne po odłączeniu od sieci AC) | Opcjonalnie (automatyczne po odłączeniu od sieci AC) | Opcjonalnie (automatyczne po odłączeniu od sieci AC) | Opcjonalnie (automatyczne po odłączeniu od sieci AC) | Opcjonalnie (automatyczne po odłączeniu od sieci AC) |
| Regulator PID | Godziny nocne, wbudowany | Godziny nocne, wbudowany | Godziny nocne, wbudowany | Godziny nocne, wbudowany | Godziny nocne, wbudowany |
| Zabezpieczenie przeciwprzepięciowe RS485 (porty 1+2) | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane |
| Zabezpieczenie przepięciowe DC | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane |
| Zabezpieczenie przepięciowe AC | Typ II, wymienne na miejscu, opcjonalne | Typ II, wymienne na miejscu, opcjonalne | Typ II, wymienne na miejscu, opcjonalne | Typ II, wymienne na miejscu, opcjonalne | Typ II, wymienne na miejscu, opcjonalne |
| Bezpieczniki DC (jednobiegunowe) | 25 A, opcjonalnie | 25 A, opcjonalnie | 25 A, opcjonalnie | 25 A, opcjonalnie | 25 A, opcjonalnie |
| Rozłącznik DC | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie |
| ZGODNOŚĆ Z NORMAMI | |||||
| Bezpieczeństwo | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Normy dotyczące podłączenia do sieci(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Tak | Tak | Tak | Tak | Tak |
| PARAMETRY INSTALACJI | |||||
| Liczba jednostek synergicznych na falownik | 2 | 2 | 3 | 3 | 3 |
| Przekrój i średnica zewnętrzna przewodu AC: linia/PE (aluminium lub miedź) (mm²/mm) | Przekrój do 120 / 70 mm²; średnica zewnętrzna 30-50 / 12-20 mm | Przekrój do 120 / 70 mm²; średnica zewnętrzna 30-50 / 12-20 mm | Przekrój do 120 / 70 mm²; średnica zewnętrzna 30-50 / 12-20 mm | Przekrój do 120 / 70 mm²; średnica zewnętrzna 30-50 / 12-20 mm | Przekrój do 120 / 70 mm²; średnica zewnętrzna 30-50 / 12-20 mm |
| Wejście DC: falownik/jednostka synergiczna(7)(8) | 8/4 pary MC4 | 8/4 pary MC4 | Dławica, 2 pary/ 1 para, przekrój do 50 mm², aluminium lub miedź, średnica zewnętrzna przewodu 12-20 mm | Dławica, 2 pary/ 1 para, przekrój do 50 mm², aluminium lub miedź, średnica zewnętrzna przewodu 12-20 mm | 12/4 pary MC4, Dławica, 3 pary / 1 para, przekrój do 50 mm² aluminium lub miedź, średnica zewnętrzna przewodu 12-20 mm |
| Wymiary (wys. x szer. x gł.) (mm) – Jednostka synergiczna | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Wymiary (wys. x szer. x gł.) (mm) – Urządzenie do zarządzania synergią | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Masa (kg) – Jednostka synergiczna | 32 | 32 | 32 | 32 | 32 |
| Masa (kg) – Urządzenie do zarządzania synergią | 18 | 18 | 18 | 18 | 18 |
| Zakres temperatur pracy (°C) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) |
| Chłodzenie | Wentylator (wymienny) | Wentylator (wymienny) | Wentylator (wymienny) | Wentylator (wymienny) | Wentylator (wymienny) |
| Emisja hałasu (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Stopień ochrony | IP65 – na zewnątrz i wewnątrz | IP65 – na zewnątrz i wewnątrz | IP65 – na zewnątrz i wewnątrz | IP65 – na zewnątrz i wewnątrz | IP65 – na zewnątrz i wewnątrz |
| Montaż | Dołączony wspornik | Dołączony wspornik | Dołączony wspornik | Dołączony wspornik | Dołączony wspornik |
(1) Opcja dostępna w niektórych krajach. Więcej informacji: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 w Zjednoczonym Królestwie
(3) Jeśli wymagany jest zewnętrzny RCD, jego wartość wyzwalania musi wynosić ≥ 200 mA dla SE50K/SE66.6K; ≥ 300 mA dla SE90K, SE100K
(4) Jeżeli zezwalają na to przepisy lokalne
(5) Aby uzyskać specyfikację dla dodatkowych opcji komunikacyjnych, odwiedź stronę https://www.solaredge.com/products/communication lub stronę Biblioteki zasobów: https://www.solaredge.com/downloads# w celu pobrania odpowiedniej karty charakterystyki
(6) Wszystkie normy i certyfikaty są dostępne do pobrania w kategorii „Certyfikaty” na stronie Biblioteki zasobów: https://www.solaredge.com/downloads#/
(7) Wejście DC jest dostępne ze złączami MC4 lub dławikami pod numerem części falownika. Aby uzyskać więcej informacji, skontaktuj się z firmą SolarEdge
(8) Tylko złącza MC4 produkowane przez Staubli są dopuszczone do użytku
(9) Obniżenie mocy – aby uzyskać specyfikację, patrz https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
