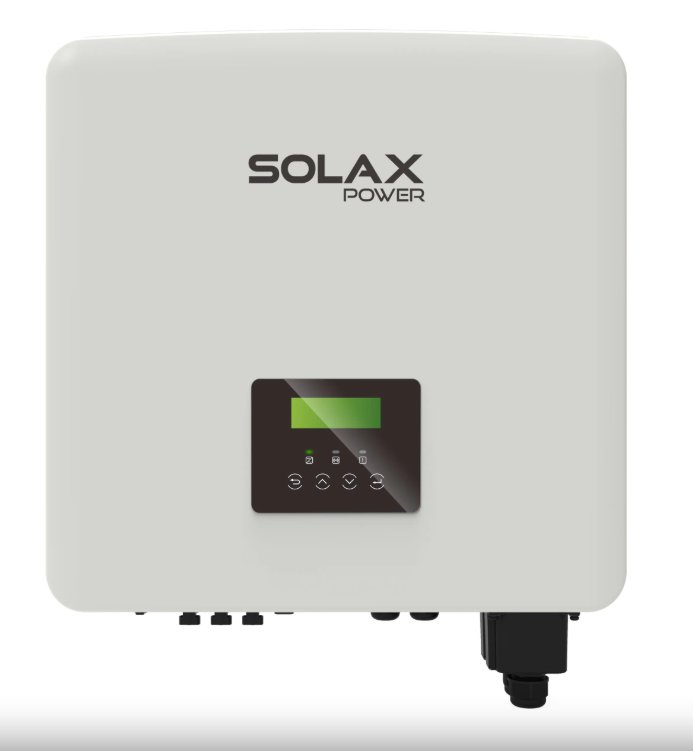

Inversor SOLAX X3-Hybrid-12.0-D WiFi + LAN
SKU: F20S13
EAN: 2010000031902
| Fabricante | |
|---|---|
| Potencia nominal | |
| Alimentación | |
| Dispositivo híbrido | |
| Modo de funcionamiento aislado (off-grid) | |
| MPPT | |
| Garantía | |
| Ancho neto | |
| Profundidad neta | |
| Altura neta | |
| RS485 | |
| SPD Tipo II | |
| AFCI | |
| Rango de voltaje MPPT | |
| Corriente máxima de entrada por MPPT [A] | |
| Potencia máxima de entrada [W] | |
| Eficiencia europea | |
| Peso | 36,7 kg |
| CN | 85044086 |
Precio neto
2 044,16 €
Bruto
Bruto
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa-2.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja-2.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci-2.pdf
Detalles del producto
| Fabricante | |
|---|---|
| Potencia nominal | |
| Alimentación | |
| Dispositivo híbrido | |
| Modo de funcionamiento aislado (off-grid) | |
| MPPT | |
| Garantía | |
| Ancho neto | |
| Profundidad neta | |
| Altura neta | |
| RS485 | |
| SPD Tipo II | |
| AFCI | |
| Rango de voltaje MPPT | |
| Corriente máxima de entrada por MPPT [A] | |
| Potencia máxima de entrada [W] | |
| Eficiencia europea | |
| Peso | 36,7 kg |
| CN | 85044086 |
Inversor Híbrido Trifásico SolaX Power X3-HYB-G4 PRO
El inversor híbrido SolaX Power X3-HYB-G4 PRO es un dispositivo trifásico avanzado diseñado para viviendas, que ofrece gestión inteligente de la energía y alto rendimiento. Con un amplio rango de potencias desde 4 kW hasta 15 kW, compatibilidad con la tecnología V2H y funciones avanzadas de seguridad, constituye una solución integral para sistemas fotovoltaicos modernos con almacenamiento de energía. Proporciona suministro eléctrico confiable y un aprovechamiento óptimo de la energía solar.
Características principales del Inversor Híbrido SolaX Power X3-HYB-G4 PRO:
- Gestión inteligente de la energía: Compatibilidad con la tecnología V2H (Vehicle-to-Home) para la integración energética del hogar inteligente, funciones Smart Schedule, Smart Scene, TOU 7×24 h (Time of Use) y compatibilidad con VPP (Virtual Power Plant) y diversos estándares (OpenADR, IEEE2030.5, FCAS, API).
- Alta eficiencia y flexibilidad PV: Corriente de entrada DC de 20 A en cada uno de los 3 rastreadores MPPT, posibilidad de conectar hasta un 200% de sobredimensionamiento de la potencia PV, salida AC de hasta el 110% de la potencia nominal y un rango de tensión MPPT muy amplio (110–950 V).
- Suministro de emergencia fiable (EPS): Capacidad para entregar hasta el 200% de la potencia nominal en la salida EPS durante 10 segundos y tiempo de conmutación a alimentación de emergencia (nivel UPS) muy rápido, por debajo de 10 ms.
- Seguridad avanzada y adaptabilidad: Protecciones SPD tipo II integradas en los lados AC y DC, función opcional de apagado rápido y protección AFCI opcional. Puertos de batería dobles y la función «2 en 1» facilitan la ampliación del sistema de almacenamiento energético.
- Amplio rango de potencias y alta eficiencia: Modelos disponibles desde 4 kW hasta 15 kW, con una eficiencia máxima de hasta el 98,0%, lo que garantiza una conversión de energía eficiente.
¿Para quién es una buena opción?
El inversor SolaX Power X3-HYB-G4 PRO es una excelente opción para propietarios de viviendas unifamiliares que buscan un sistema híbrido avanzado, eficiente y fiable para la gestión de la energía. Sus funciones inteligentes, como la compatibilidad con V2H y VPP, la alta flexibilidad en la configuración del lado fotovoltaico y del almacenamiento, así como las amplias opciones de seguridad y el rápido suministro de emergencia, lo convierten en la solución ideal para maximizar el autoconsumo, garantizar la seguridad energética e integrarse con un hogar inteligente moderno. El amplio rango de potencias disponibles permite ajustar con precisión el equipo a las necesidades energéticas individuales.
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa-2.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja-2.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci-2.pdf
| Parámetro | X3-HYB-4.0-P | X3-HYB-5.0-P | X3-HYB-6.0-P | X3-HYB-8.0-P | X3-HYB-10.0-P | X3-HYB-12.0-P | X3-HYB-15.0-P |
|---|---|---|---|---|---|---|---|
| ENTRADA PV | |||||||
| Potencia máxima recomendada del conjunto de paneles PV (kWp) | 8 | 10 | 12 | 16 | 20 | 24 | 30 |
| Tensión máxima de entrada PV (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Tensión nominal de entrada PV (V) | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Rango de tensión de funcionamiento (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Rango de tensión MPPT (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Tensión de arranque (V) | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| Número de trackers MPP / cadenas por tracker MPP | 2 (1/1) | 2 (1/1) | 2 (1/1) | 3 (1/1/1) | 3 (1/1/1) | 3 (1/1/1) | 3 (1/1/1) |
| Corriente máxima de entrada por MPPT (MPPT1/2/3) (A) | 20 A / 20 A | 20 A / 20 A | 20 A / 20 A | 20A / 20A / 20 A | 20A / 20A / 20 A | 20A / 20A / 20 A | 20A / 20A / 20 A |
| Corriente máxima de cortocircuito de entrada por MPPT (MPPT1/2/3) (A) | 25 A / 25 A | 25 A / 25 A | 25 A / 25 A | 25A / 25 A / 25 A | 25A / 25 A / 25 A | 25A / 25 A / 25 A | 25A / 25 A / 25 A |
| ENTRADA Y SALIDA CA (EN RED) | |||||||
| Potencia nominal de salida (W) | 4000 | 5000 (AS 4777 4999 W) | 6000 | 8000 | 10000 (AS 4777 9999 W) | 12000 | 15000 (AS 4777 14999 W) |
| Corriente nominal de salida (A) | 5,8 | 7,2 | 8,7 | 11,6 | 14,5 | 17,5 | 21,8 |
| Potencia aparente máxima de salida (VA) | 4400 | 5500 (AS 4777 4999 VA) | 6600 | 8800 | 11000 (AS 4777 9999 VA) | 13200 | 16500 (AS 4777 14999 VA) |
| Corriente máxima de salida continua (A) | 6,7 | 6.7A | 8,4 | 10,0 | 13,4 | 20,0 | 25,0 |
| Tensión nominal CA (V) | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V |
| Potencia aparente máxima de entrada CA (kVA) | 8,4 | 10,5 | 12,6 | 16,8 | 21,0 | 21,0 | 21,0 |
| Corriente máxima de entrada CA (A) | 12,2 | 15,2 | 18,2 | 24,3 | 30,4 | 30,4 | 30,4 |
| Frecuencia nominal CA (Hz) | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz |
| Rango de frecuencia CA (Hz) | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz |
| Rango regulable del factor de potencia | – 1 (0,8 en retraso a 0,8 en adelanto) | – 1 (0,8 en retraso a 0,8 en adelanto) | – 1 (0,8 en retraso a 0,8 en adelanto) | – 1 (0,8 en retraso a 0,8 en adelanto) | – 1 (0,8 en retraso a 0,8 en adelanto) | – 1 (0,8 en retraso a 0,8 en adelanto) | – 1 (0,8 en retraso a 0,8 en adelanto) |
| THDi (a potencia nominal) (%) | <3% | <3% | <3% | <3% | <3% | <3% | <3% |
| BATERÍA | |||||||
| Tipo de batería | Litio | Litio | Litio | Litio | Litio | Litio | Litio |
| Rango de tensión de la batería (V) | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 |
| Corriente máx. de carga/descarga (A) | 50 A (25 A × 2) | 50 A (25 A × 2) | 50 A (25 A × 2) | 50 A (25 A × 2) | 50 A (25 A × 2) | 50 A (25 A × 2) | 50 A (25 A × 2) |
| SALIDA EPS (FUERA DE RED) (CON BATERÍA) | |||||||
| Tensión/frecuencia nominal de salida EPS (V, Hz) | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz |
| Potencia nominal de salida EPS (kVA) | 4 | 5 | 6 | 8 | 10 | 12 | 15 |
| Potencia pico de salida EPS (VA) | 2 veces la potencia nominal, 10 s | 2 veces la potencia nominal, 10 s | 2 veces la potencia nominal, 10 s | 2 veces la potencia nominal, 10 s | 2 veces la potencia nominal, 10 s | 2 veces la potencia nominal, 10 s | 2 veces la potencia nominal, 10 s |
| Tiempo de conmutación (ms) | <10 | <10 | <10 | <10 | <10 | <10 | <10 |
| RENDIMIENTO | |||||||
| Eficiencia máxima (%) | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% |
| Eficiencia europea (%) | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% |
| LÍMITES AMBIENTALES | |||||||
| Grado de protección | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Rango de temperatura ambiente en funcionamiento (°C) | -35 – 60°C | -35 – 60°C | -35 – 60°C | -35 – 60°C | -35 – 60°C | -35 – 60°C | -35 – 60°C |
| Altura máxima de trabajo (m) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Humedad relativa (%) | 0 – 100% HR (condensación) | 0 – 100% HR (condensación) | 0 – 100% HR (condensación) | 0 – 100% HR (condensación) | 0 – 100% HR (condensación) | 0 – 100% HR (condensación) | 0 – 100% HR (condensación) |
| Categoría de sobretensión | Red de alimentación: III, Batería: II, PV: II | Red de alimentación: III, Batería: II, PV: II | Red de alimentación: III, Batería: II, PV: II | Red de alimentación: III, Batería: II, PV: II | Red de alimentación: III, Batería: II, PV: II | Red de alimentación: III, Batería: II, PV: II | Red de alimentación: III, Batería: II, PV: II |
| GENERAL | |||||||
| Dimensiones (ancho x alto x largo) (mm) | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 |
| Peso neto (kg) | 38 | 38 | 38 | 38 | 38 | 38 | 38 |
| Tipo de refrigeración | Refrigeración natural | Refrigeración natural | Refrigeración natural | Refrigeración inteligente | Refrigeración inteligente | Refrigeración inteligente | Refrigeración inteligente |
| Interfaces de comunicación | COM1 (Paralelo 1, Paralelo 2, BMS 1, BMS 2, RS485, MEDIDOR / TC); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Bomba de calor) | COM1 (Paralelo 1, Paralelo 2, BMS 1, BMS 2, RS485, MEDIDOR / TC); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Bomba de calor) | COM1 (Paralelo 1, Paralelo 2, BMS 1, BMS 2, RS485, MEDIDOR / TC); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Bomba de calor) | COM1 (Paralelo 1, Paralelo 2, BMS 1, BMS 2, RS485, MEDIDOR / TC); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Bomba de calor) | COM1 (Paralelo 1, Paralelo 2, BMS 1, BMS 2, RS485, MEDIDOR / TC); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Bomba de calor) | COM1 (Paralelo 1, Paralelo 2, BMS 1, BMS 2, RS485, MEDIDOR / TC); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Bomba de calor) | COM1 (Paralelo 1, Paralelo 2, BMS 1, BMS 2, RS485, MEDIDOR / TC); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Bomba de calor) |
| Consumo de energía (noche) (W) | < 40W en modo de espera, < 5W en modo inactivo | < 40W en modo de espera, < 5W en modo inactivo | < 40W en modo de espera, < 5W en modo inactivo | < 40W en modo de espera, < 5W en modo inactivo | < 40W en modo de espera, < 5W en modo inactivo | < 40W en modo de espera, < 5W en modo inactivo | < 40W en modo de espera, < 5W en modo inactivo |
| Topología | No aislada | No aislada | No aislada | No aislada | No aislada | No aislada | No aislada |
| Certificados y aprobaciones | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 |
| Alimentación auxiliar CA (APS) | Integrada | Integrada | Integrada | Integrada | Integrada | Integrada | Integrada |
| PROTECCIONES | |||||||
| Método activo de prevención de isla | Desplazamiento de frecuencia | Desplazamiento de frecuencia | Desplazamiento de frecuencia | Desplazamiento de frecuencia | Desplazamiento de frecuencia | Desplazamiento de frecuencia | Desplazamiento de frecuencia |
| Protección contra sobretensiones (CC / CA) | CC: Tipo II, CA: Tipo II | CC: Tipo II, CA: Tipo II | CC: Tipo II, CA: Tipo II | CC: Tipo II, CA: Tipo II | CC: Tipo II, CA: Tipo II | CC: Tipo II, CA: Tipo II | CC: Tipo II, CA: Tipo II |
| Interruptor de circuito de protección contra arcos (AFCI) | Opcional | Opcional | Opcional | Opcional | Opcional | Opcional | Opcional |
| Otras protecciones | Protección contra sobretensiones / subtensión, Protección de aislamiento CC, Protección contra inversión de polaridad CC, Monitorización de la red, Monitorización de la inyección CC, Monitorización de corriente de retorno, detección de corriente residual, Protección contra sobretemperatura, Protección contra sobretensiones CA, Protección contra cortocircuitos CA | ||||||
Notas:
- ① El voltaje máximo de entrada es el límite superior de la tensión de CC. Cualquier voltaje de entrada de CC superior probablemente dañará el inversor.
- ② Un voltaje de entrada que supere el rango de tensión MPPT puede activar la protección del inversor.
- ③ El rango de frecuencia CA puede variar según los códigos de cada país.
- ④ Si cada uno de los dos puertos de la batería está conectado a una batería independiente, son 25 A por puerto. Si un puerto está conectado a una sola batería, son 30 A. Si ambos puertos están conectados a una misma batería mediante un cable divisor 2 en 1 (se vende por separado), son 50 A.
- ⑤ Reducción del valor a +45°C.
