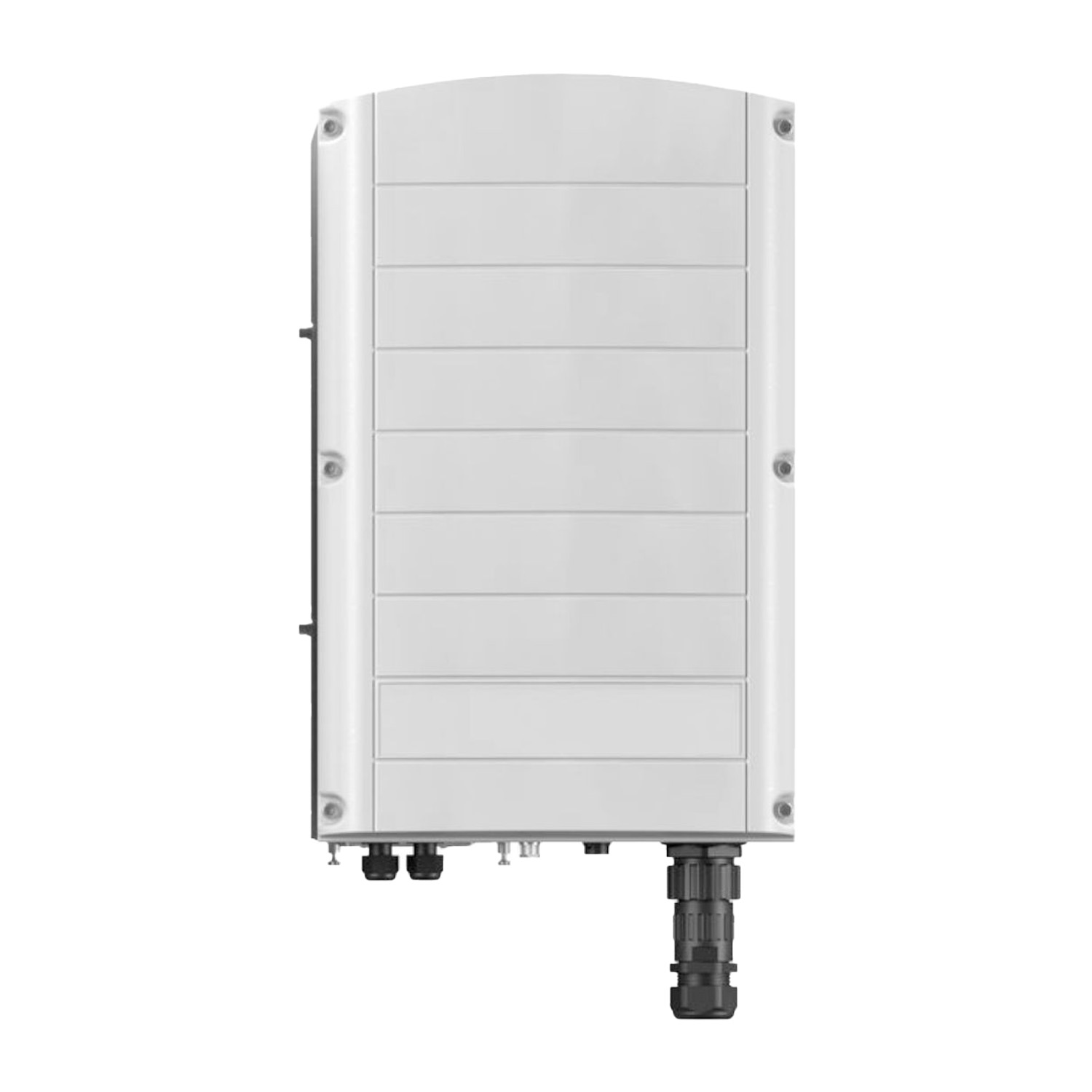

Unidad auxiliar SOLAR EDGE SESUK – RWR0INNN4 TECNOLOGÍA SYNERGY (con RSD)
SKU: F240O1
EAN: 2010000031643
| Fabricante | |
|---|---|
| Dispositivo híbrido | |
| Ancho neto | |
| Profundidad neta | |
| Altura neta | |
| Peso | 33,86 kg |
| CN | 85044095 |
Precio neto
1 121,92 €
Bruto
Bruto
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
Detalles del producto
| Fabricante | |
|---|---|
| Dispositivo híbrido | |
| Ancho neto | |
| Profundidad neta | |
| Altura neta | |
| Peso | 33,86 kg |
| CN | 85044095 |
Inversores trifásicos SolarEdge con tecnología Synergy (Europa)
Los avanzados inversores trifásicos SolarEdge con tecnología Synergy (modelos SE50K, SE66.6K, SE90K, SE100K, SE120K) han sido diseñados específicamente para grandes instalaciones fotovoltaicas en el mercado europeo. Combinan una construcción modular e innovadora con función de puesta en servicio rápida, alta eficiencia y protecciones integrales, ofreciendo una solución fiable y eficiente para proyectos comerciales e industriales. Un largo periodo de garantía, de 12 a 20 años, subraya su durabilidad y calidad.
Características principales de los inversores trifásicos SolarEdge con tecnología Synergy (Europa):
- Tecnología modular Synergy: Facilita la instalación (incluso por 2 personas gracias a su estructura ligera), aumenta la fiabilidad mediante el funcionamiento independiente de las unidades Synergy (2 o 3 por inversor) y simplifica el mantenimiento. Los inversores están disponibles en un rango de potencia de 50 kW a 120 kW.
- Instalación y puesta en marcha rápida: La función de verificación previa a la puesta en marcha permite la validación automática de los componentes del sistema y del cableado durante el montaje, antes de la conexión a la red, y la puesta en marcha se realiza fácilmente mediante la app móvil SetApp.
- Funciones avanzadas de seguridad: Sensores de temperatura integrados que detectan fallos en el cableado, protección integrada frente a arcos eléctricos, desconexión rápida opcional, y protectores contra sobretensiones supervisados y reemplazables in situ (SPD de CC tipo 2, protección RS485).
- Alta eficiencia y optimización del rendimiento: Eficiencia máxima del inversor de hasta el 98,3% y función integrada para limitar la degradación inducida por potencial (PID), que garantizan el máximo rendimiento del sistema durante toda su vida útil.
- Monitorización y comunicación completas: Visibilidad total del funcionamiento del sistema gracias a la supervisión a nivel de módulo, con opciones de comunicación por Ethernet, Wi‑Fi (opcional) o red móvil (opcional).
¿Para quién es una buena opción?
Los inversores trifásicos SolarEdge con tecnología Synergy son la solución ideal para grandes instalaciones fotovoltaicas en el sector comercial e industrial en Europa. Su diseño modular, funciones avanzadas de seguridad, alta eficiencia y completas capacidades de monitorización los convierten en una excelente opción para inversores y promotores que buscan soluciones fiables, fáciles de instalar y operar, y rentables. El largo periodo de garantía confirma además su alta calidad y durabilidad, algo clave en la ejecución de grandes proyectos energéticos.
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
| Parámetro | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| SALIDA | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Potencia activa nominal de salida AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Potencia aparente máxima de salida AC (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Tensión de salida AC – fase-fase/fase-neutro (nominal) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| Tensión de salida AC – rango fase-fase/rango fase-neutro (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| Frecuencia AC (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Corriente continua máxima de salida (por fase) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Conexiones de las líneas de salida AC | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Redes soportadas | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Corriente diferencial máxima(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Monitorización de la red, protección anti-isla, factor de potencia configurable, umbrales configurables según el país | Sí | Sí | Sí | Sí | Sí |
| Distorsión armónica total (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Rango del factor de potencia | +/- de 0.8 a 1 | +/- de 0.8 a 1 | +/- de 0.8 a 1 | +/- de 0.8 a 1 | +/- de 0.8 a 1 |
| ENTRADA | |||||
| Potencia DC máxima (módulo STC) inversor / unidad sinérgica (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Sin transformador, sin conexión a tierra | Sí | Sí | Sí | Sí | Sí |
| Tensión máxima de entrada DC+ a DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Tensión nominal de entrada DC+ a DC- (VDC) | 750 | 750 | 750 | 750 | 850 |
| Corriente máxima de entrada (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Protección contra inversión de polaridad | Sí | Sí | Sí | Sí | Sí |
| Detección de fallos a tierra | Sensibilidad 167 kΩ por unidad sinérgica(4) | Sensibilidad 167 kΩ por unidad sinérgica(4) | Sensibilidad 167 kΩ por unidad sinérgica(4) | Sensibilidad 167 kΩ por unidad sinérgica(4) | Sensibilidad 167 kΩ por unidad sinérgica(4) |
| Eficiencia máxima del inversor (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Eficiencia europea (ponderada) (%) | 98 | 98 | 98 | 98 | 98 |
| Consumo nocturno de potencia (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| OTRAS FUNCIONES | |||||
| Interfaces de comunicación compatibles(5) | 2 x RS485, Ethernet, Wi-Fi (opcional), red móvil (opcional) | 2 x RS485, Ethernet, Wi-Fi (opcional), red móvil (opcional) | 2 x RS485, Ethernet, Wi-Fi (opcional), red móvil (opcional) | 2 x RS485, Ethernet, Wi-Fi (opcional), red móvil (opcional) | 2 x RS485, Ethernet, Wi-Fi (opcional), red móvil (opcional) |
| Gestión inteligente de la energía | Limitación de exportación | Limitación de exportación | Limitación de exportación | Limitación de exportación | Limitación de exportación |
| Puesta en marcha del inversor | Aplicación móvil SetApp que utiliza el punto de acceso Wi‑Fi integrado para establecer una conexión local | Aplicación móvil SetApp que utiliza el punto de acceso Wi‑Fi integrado para establecer una conexión local | Aplicación móvil SetApp que utiliza el punto de acceso Wi‑Fi integrado para establecer una conexión local | Aplicación móvil SetApp que utiliza el punto de acceso Wi‑Fi integrado para establecer una conexión local | Aplicación móvil SetApp que utiliza el punto de acceso Wi‑Fi integrado para establecer una conexión local |
| Protección contra perturbaciones causadas por arco eléctrico | Integrada, configurable por el usuario (según UL1699B) | Integrada, configurable por el usuario (según UL1699B) | Integrada, configurable por el usuario (según UL1699B) | Integrada, configurable por el usuario (según UL1699B) | Integrada, configurable por el usuario (según UL1699B) |
| Desconexión rápida | Opcional (automático tras la desconexión de la red AC) | Opcional (automático tras la desconexión de la red AC) | Opcional (automático tras la desconexión de la red AC) | Opcional (automático tras la desconexión de la red AC) | Opcional (automático tras la desconexión de la red AC) |
| Controlador PID | Horas nocturnas, integrado | Horas nocturnas, integrado | Horas nocturnas, integrado | Horas nocturnas, integrado | Horas nocturnas, integrado |
| Protección contra sobretensiones RS485 (puertos 1+2) | Tipo II, reemplazables in situ, integradas | Tipo II, reemplazables in situ, integradas | Tipo II, reemplazables in situ, integradas | Tipo II, reemplazables in situ, integradas | Tipo II, reemplazables in situ, integradas |
| Protección contra sobretensiones DC | Tipo II, reemplazables in situ, integradas | Tipo II, reemplazables in situ, integradas | Tipo II, reemplazables in situ, integradas | Tipo II, reemplazables in situ, integradas | Tipo II, reemplazables in situ, integradas |
| Protección contra sobretensiones AC | Tipo II, reemplazables in situ, opcionales | Tipo II, reemplazables in situ, opcionales | Tipo II, reemplazables in situ, opcionales | Tipo II, reemplazables in situ, opcionales | Tipo II, reemplazables in situ, opcionales |
| Fusibles DC (unipolares) | 25 A, opcional | 25 A, opcional | 25 A, opcional | 25 A, opcional | 25 A, opcional |
| Seccionador DC | Opcional | Opcional | Opcional | Opcional | Opcional |
| CUMPLIMIENTO DE NORMAS | |||||
| Seguridad | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Normas de conexión a la red(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 clase A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 clase A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 clase A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 clase A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 clase A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Sí | Sí | Sí | Sí | Sí |
| PARÁMETROS DE INSTALACIÓN | |||||
| Número de unidades sinérgicas por inversor | 2 | 2 | 3 | 3 | 3 |
| Sección y diámetro exterior del cable AC: línea/PE (aluminio o cobre) (mm²/mm) | Sección hasta 120 / 70 mm²; diámetro exterior 30-50 / 12-20 mm | Sección hasta 120 / 70 mm²; diámetro exterior 30-50 / 12-20 mm | Sección hasta 120 / 70 mm²; diámetro exterior 30-50 / 12-20 mm | Sección hasta 120 / 70 mm²; diámetro exterior 30-50 / 12-20 mm | Sección hasta 120 / 70 mm²; diámetro exterior 30-50 / 12-20 mm |
| Entrada DC: inversor/unidad sinérgica(7)(8) | 8/4 pares MC4 | 8/4 pares MC4 | Prensaestopas, 2 pares/ 1 par, sección hasta 50 mm², aluminio o cobre, diámetro exterior del cable 12-20 mm | Prensaestopas, 2 pares/ 1 par, sección hasta 50 mm², aluminio o cobre, diámetro exterior del cable 12-20 mm | 12/4 pares MC4, Prensaestopas, 3 pares / 1 par, sección hasta 50 mm² aluminio o cobre, diámetro exterior del cable 12-20 mm |
| Dimensiones (alto x ancho x prof.) (mm) – Unidad sinérgica | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Dimensiones (alto x ancho x prof.) (mm) – Dispositivo de gestión de sinergia | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Peso (kg) – Unidad sinérgica | 32 | 32 | 32 | 32 | 32 |
| Peso (kg) – Dispositivo de gestión de sinergia | 18 | 18 | 18 | 18 | 18 |
| Rango de temperaturas de funcionamiento (°C) | de -40 a +60(9) | de -40 a +60(9) | de -40 a +60(9) | de -40 a +60(9) | de -40 a +60(9) |
| Refrigeración | Ventilador (reemplazable) | Ventilador (reemplazable) | Ventilador (reemplazable) | Ventilador (reemplazable) | Ventilador (reemplazable) |
| Emisión de ruido (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Grado de protección | IP65 – exterior e interior | IP65 – exterior e interior | IP65 – exterior e interior | IP65 – exterior e interior | IP65 – exterior e interior |
| Montaje | Soporte incluido | Soporte incluido | Soporte incluido | Soporte incluido | Soporte incluido |
(1) Opción disponible en algunos países. Más información: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 en el Reino Unido
(3) Si se requiere un RCD externo, su corriente de disparo debe ser ≥ 200 mA para SE50K/SE66.6K; ≥ 300 mA para SE90K, SE100K
(4) Si la normativa local lo permite
(5) Para obtener la especificación de opciones de comunicación adicionales, visite https://www.solaredge.com/products/communication o la Biblioteca de recursos: https://www.solaredge.com/downloads# para descargar la ficha técnica correspondiente
(6) Todas las normas y certificados están disponibles para su descarga en la categoría ‘Certificados’ de la Biblioteca de recursos: https://www.solaredge.com/downloads#/
(7) La entrada DC está disponible con conectores MC4 o prensaestopas según el número de pieza del inversor. Para más información, póngase en contacto con SolarEdge
(8) Solo los conectores MC4 fabricados por Staubli están autorizados para su uso
(9) Reducción de potencia – para obtener la especificación, ver https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
