KEHUA BCS 2500K-B-HUD/T
Bruto
Detalles del producto
El plazo de entrega del pedido es de 60/90 días

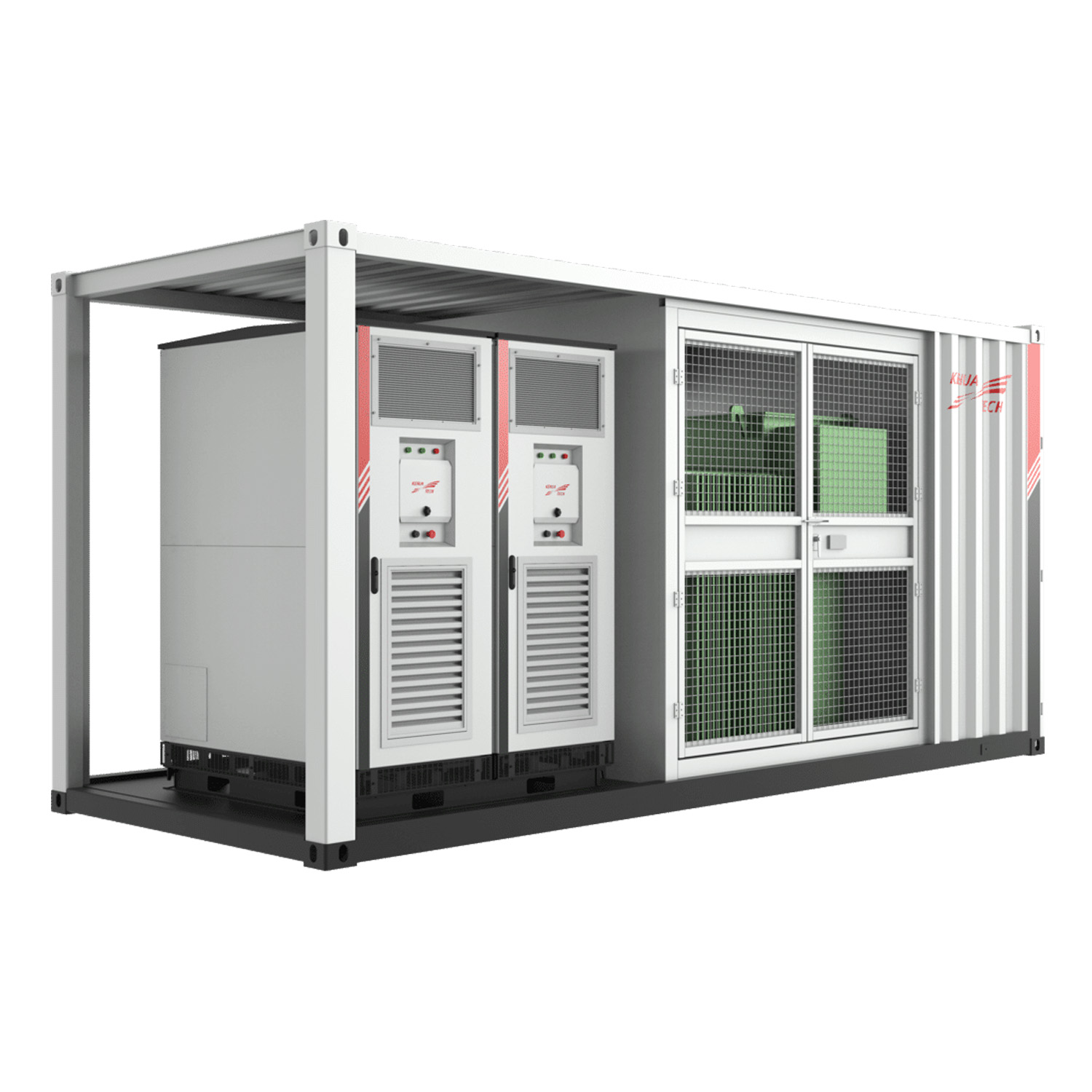

Sistema de Almacenamiento de Energía en Contenedor y Transformador llave en mano 1500 Vdc – Serie BCS-B-HUD/T
El sistema de almacenamiento de energía en contenedor y transformador llave en mano 1500 Vdc de la serie BCS-B-HUD/T (modelos BCS2500K, BCS3000K, BCS3450K) es una solución integral e integrada diseñada para aplicaciones a gran escala. Combina un avanzado convertidor de almacenamiento de energía con un transformador, todo alojado en un contenedor, lo que garantiza seguridad, facilidad de instalación y gestión inteligente. El sistema está preparado para operar en condiciones extremas y ofrece una amplia gama de funciones para optimizar el funcionamiento de la red eléctrica.
Principales características del Sistema de Almacenamiento de Energía en Contenedor Serie BCS-B-HUD/T:
- Solución integrada «llave en mano»: Combinación del convertidor de almacenamiento de energía y el transformador en una sola carcasa contenedora, lo que simplifica el diseño, el transporte y la instalación del sistema.
- Alta potencia y eficiencia: Modelos con potencia nominal de salida AC desde 2500 kW hasta 3450 kW, con una eficiencia máxima del PCS del 99% y transformadores de 2500 kVA a 3450 kVA.
- Funciones avanzadas de seguridad: Detección de aislamiento en línea, adaptado para operar en condiciones extremas (altas temperaturas, sal, frío extremo) y monitorización del estado del transformador en tiempo real.
- Gestión inteligente y adaptación a la red: Soporte para la conexión en paralelo de múltiples unidades, función de «black start» (arranque en isla), función H/LVRT (High/Low Voltage Ride Through) que proporciona una alta capacidad de adaptación a la red y diversas aplicaciones, como la reducción de picos de demanda o la modulación de frecuencia.
- Diseño sencillo y eficiente: Adquisición de datos integrada y red de fibra óptica para una gestión inteligente, disposición eficiente del espacio y diseño integrado de convertidor y transformador para una entrega simplificada.
- Resistencia y fiabilidad: Grado de protección IP54, amplio rango de temperatura de funcionamiento (-35 °C a +60 °C), refrigeración inteligente por aire y capacidad de operación hasta 4000 m de altitud.
¿Para quién es una buena opción?
El sistema de almacenamiento de energía en contenedor y transformador llave en mano de la serie BCS-B-HUD/T es la solución ideal para operadores de parques fotovoltaicos y eólicos a gran escala, desarrolladores de proyectos energéticos y empresas industriales que buscan un sistema integral, fiable y eficiente para integrar almacenamiento de energía con la red. Su diseño integrado, funciones avanzadas de seguridad y capacidades inteligentes de gestión lo convierten en una excelente opción para la estabilización de la red, la optimización de costos energéticos y el apoyo a la integración a gran escala de fuentes de energía renovable.
| Elemento | BCS2500K-B-HUD/T | BCS3000K-B-HUD/T | BCS3450K-B-HUD/T |
|---|---|---|---|
| Entrada DC | |||
| Tensión DC máx. (Vdc) | 1500Vdc | 1500Vdc | 1500Vdc |
| Rango de tensión DC (Vdc) | 1000-1500Vdc | 1000-1500Vdc | 1000-1500Vdc |
| Corriente continua máx. (A) | 3086A | 3366A | 3872A |
| Arranque suave | Sí | Sí | Sí |
| Salida AC (en red) | |||
| Potencia de salida nominal AC (kW) | 2500 kW | 3000kW | 3450 kW |
| Potencia de salida máx. AC (kVA) | 2750kVA | 3300kVA | 3795kVA |
| Tensión de red nominal (Vac) | 690Vac 3P3W+PE | 690Vac 3P3W+PE | 690Vac 3P3W+PE |
| Rango de tensión de la red (%) | -15%~10% (ajustable) | -15%~10% (ajustable) | -15%~10% (ajustable) |
| Rango de frecuencia de la red (Hz) | 50Hz | 50Hz | 50Hz |
| Corriente de salida máx. (A) | 2302A | 2762A | 3176A |
| Factor de potencia | >0,99 (a potencia nominal) | >0,99 (a potencia nominal) | >0,99 (a potencia nominal) |
| Factor de potencia regulable | 1 (adelantado)~1 (retrasado) | 1 (adelantado)~1 (retrasado) | 1 (adelantado)~1 (retrasado) |
| THDi (%) | <3% (a potencia nominal) | <3% (a potencia nominal) | <3% (a potencia nominal) |
| Salida AC (fuera de red) | |||
| Tensión de salida nominal AC (Vac) | 690Vac | 690Vac | 690Vac |
| Precisión de la tensión de salida (%) | 1% | 1% | 1% |
| Corriente de salida máx. (A) | 2302A | 2762A | 3176A |
| THDu (%) | <3% (carga lineal) | <3% (carga lineal) | <3% (carga lineal) |
| Frecuencia de salida nominal (Hz) | 50Hz | 50Hz | 50Hz |
| Capacidad de sobrecarga (%) | 110% de sobrecarga | 110% de sobrecarga | 110% de sobrecarga |
| Eficiencia del PCS | |||
| Eficiencia máx. (%) | 99% | 99% | 99% |
| Transformador | |||
| Potencia nominal (kVA) | 2500kVA | 3000kVA | 3450kVA |
| Relación de transformación de tensión (kV) | 0,69/(6-35)kV | 0,69/(6-35)kV | 0,69/(6-35)kV |
| Tipo de aislamiento | Transformador de aceite o transformador seco | Transformador de aceite o transformador seco | Transformador de aceite o transformador seco |
| Datos generales | |||
| Grado de protección IP | IP54 | IP54 | IP54 |
| Temperatura de funcionamiento (°C) | -35°C~60°C (>45°C reducción de valores nominales) | -35°C~60°C (>45°C reducción de valores nominales) | -35°C~60°C (>45°C reducción de valores nominales) |
| Humedad relativa (%) | 0~100% (sin condensación) | 0~100% (sin condensación) | 0~100% (sin condensación) |
| Tipo de refrigeración | Refrigeración inteligente por aire | Refrigeración inteligente por aire | Refrigeración inteligente por aire |
| Dimensiones (An×Al×Pr) (mm) | 6058×2896×2438mm | 6058×2896×2438mm | 6058×2896×2438mm |
| Peso (kg) | 13000 kg | 13000 kg | 13000 kg |
| Altitud (m) | 4000m (>2000m reducción de valores nominales) | 4000m (>2000m reducción de valores nominales) | 4000m (>2000m reducción de valores nominales) |
| Pantalla | Pantalla táctil (opcional) | Pantalla táctil (opcional) | Pantalla táctil (opcional) |
| Protocolo de comunicación | Modbus-RTU, Modbus-TCP, IEC61850, IEC104 | Modbus-RTU, Modbus-TCP, IEC61850, IEC104 | Modbus-RTU, Modbus-TCP, IEC61850, IEC104 |
| Interfaz de comunicación | RS485, Ethernet | RS485, Ethernet | RS485, Ethernet |
| Cumplimiento | IEC/EN 62477-1, EN IEC 61000-6-2/4, EN 50549-2, NC RfG, IEC 62116, IEC 61727 | IEC/EN 62477-1, EN IEC 61000-6-2/4, EN 50549-2, NC RfG, IEC 62116, IEC 61727 | IEC/EN 62477-1, EN IEC 61000-6-2/4, EN 50549-2, NC RfG, IEC 62116, IEC 61727 |
• Las especificaciones pueden cambiar sin previo aviso.
