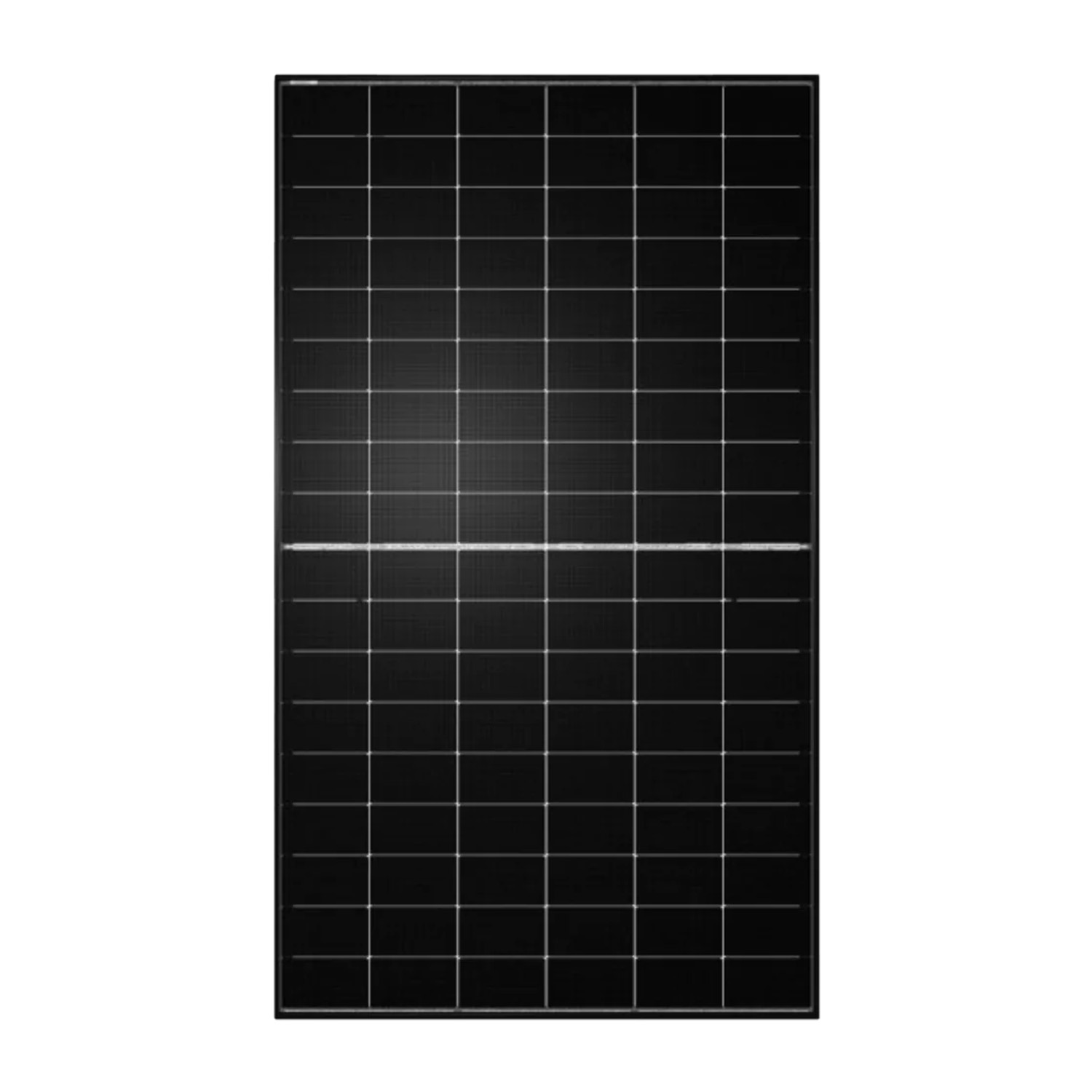

Módulo JA SOLAR JAM60D40-500/LB – Marco negro – Bifacial
SKU: F110701-10
EAN: 2010000031254
| Fabricante | |
|---|---|
| Modelo | |
| Potencia | |
| Color del marco | |
| Eficiencia | |
| Tier 1 | |
| Garantía del producto | |
| Garantía lineal de potencia | |
| Tipo de módulo | |
| Tipo de celda fotovoltaica | |
| Doble vidrio | |
| Cantidad de BusBar | |
| Clase de resistencia al fuego | |
| Grosor del marco | |
| Altura | |
| Anchura | |
| Carga estática máxima (Pa) | |
| Longitud del cable (+) | |
| Longitud del cable (-) | 1200 mm |
| Cantidad por palé | |
| Cantidad por contenedor | |
| Peso | 27,3 kg |
| CN | 85414300 |
Precio neto
81,34 €
Bruto
Bruto
Karta katalogowa JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Karta-katalogowa.pdf
Instrukcja montażu JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Instrukcja-montazu.pdf
Gwarancja JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Gwarancja.pdf
Certyfikat zgodności 1 JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Certyfikat-zgodnosci-2.pdf
Detalles del producto
| Fabricante | |
|---|---|
| Modelo | |
| Potencia | |
| Color del marco | |
| Eficiencia | |
| Tier 1 | |
| Garantía del producto | |
| Garantía lineal de potencia | |
| Tipo de módulo | |
| Tipo de celda fotovoltaica | |
| Doble vidrio | |
| Cantidad de BusBar | |
| Clase de resistencia al fuego | |
| Grosor del marco | |
| Altura | |
| Anchura | |
| Carga estática máxima (Pa) | |
| Longitud del cable (+) | |
| Longitud del cable (-) | 1200 mm |
| Cantidad por palé | |
| Cantidad por contenedor | |
| Peso | 27,3 kg |
| CN | 85414300 |
Panel Fotovoltaico JA SOLAR JAM60D40 LB Deep Blue 4.0 Pro
El panel fotovoltaico JA SOLAR JAM60D40 LB de la serie Deep Blue 4.0 Pro es un módulo bifacial de tipo n avanzado, fabricado con tecnología de doble vidrio (vidrio-vidrio). Ofrece una potencia de hasta 510 W y se caracteriza por celdas n-Bycium+ de la más alta calidad con una eficiencia de hasta el 26%. Gracias a la tecnología de media celda MBB, el panel proporciona una mayor generación de energía a un menor coste nivelado de la energía (LCOE), lo que lo convierte en una solución altamente eficiente y rentable.
Características principales del Panel Fotovoltaico JA SOLAR JAM60D40 LB:
- Alta potencia y eficiencia: Potencia nominal en el rango de 485-510 W y una eficiencia del módulo de hasta el 23,0 %, lo que garantiza excelentes rendimientos energéticos.
- Tecnología n-type Bifacial Double Glass: La construcción de doble cara (bifacialidad 80 % ±5 %) permite obtener energía adicional por la parte trasera del módulo, y la tecnología de tipo n garantiza un nivel muy bajo de degradación (LID).
- Garantía de rendimiento a largo plazo: Garantía de 30 años sobre la potencia lineal, con una degradación del 1 % en el primer año y solo un 0,4 % anual durante los siguientes 29 años, además de una garantía de producto de 15 años.
- Excelente rendimiento en condiciones exigentes: Mejor coeficiente de temperatura (-0,290 %/°C) y mayor respuesta a baja irradiación que aseguran una mayor producción de energía en condiciones reales.
- Resistencia mecánica y fiabilidad: La construcción de doble vidrio (2,0 mm + 2,0 mm) y un marco robusto ofrecen una alta resistencia a cargas estáticas (hasta 5400 Pa frontal y 2400 Pa trasera).
¿Para quién es una buena opción?
El panel JA SOLAR JAM60D40 LB es una elección ideal para inversores y propietarios de instalaciones que buscan un producto premium con máxima eficiencia, durabilidad y fiabilidad a largo plazo. Gracias a su construcción de doble cara, funciona especialmente bien en proyectos a gran escala sobre suelo y en cubiertas planas, donde es posible aprovechar eficientemente la luz reflejada. Sus avanzadas especificaciones técnicas y su sólida construcción lo convierten en una inversión segura que ofrecerá altos rendimientos energéticos y un bajo coste nivelado de la energía (LCOE) durante muchos años.
Karta katalogowa JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Karta-katalogowa.pdf
Instrukcja montażu JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Instrukcja-montazu.pdf
Gwarancja JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Gwarancja.pdf
Certyfikat zgodności 1 JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Certyfikat-zgodnosci-2.pdf
| Parámetro | JAM60D40-485/LB | JAM60D40-490/LB | JAM60D40-495/LB | JAM60D40-500/LB | JAM60D40-505/LB | JAM60D40-510/LB |
|---|---|---|---|---|---|---|
| Parámetros mecánicos | ||||||
| Tipo de celda | Mono | Mono | Mono | Mono | Mono | Mono |
| Masa (kg) | 27,3 | 27,3 | 27,3 | 27,3 | 27,3 | 27,3 |
| Dimensiones (mm) | 1953 ± 2 x 1134 ± 2 x 30 ± 1 | 1953 ± 2 x 1134 ± 2 x 30 ± 1 | 1953 ± 2 x 1134 ± 2 x 30 ± 1 | 1953 ± 2 x 1134 ± 2 x 30 ± 1 | 1953 ± 2 x 1134 ± 2 x 30 ± 1 | 1953 ± 2 x 1134 ± 2 x 30 ± 1 |
| Sección del cable (mm²) | 4 (IEC), 12 AWG (UL) | 4 (IEC), 12 AWG (UL) | 4 (IEC), 12 AWG (UL) | 4 (IEC), 12 AWG (UL) | 4 (IEC), 12 AWG (UL) | 4 (IEC), 12 AWG (UL) |
| Número de celdas | 120 (6×20) | 120 (6×20) | 120 (6×20) | 120 (6×20) | 120 (6×20) | 120 (6×20) |
| Caja de conexiones | IP68, 3 diodos | IP68, 3 diodos | IP68, 3 diodos | IP68, 3 diodos | IP68, 3 diodos | IP68, 3 diodos |
| Conector | QC 4.10-351/MC4-EVO2A | QC 4.10-351/MC4-EVO2A | QC 4.10-351/MC4-EVO2A | QC 4.10-351/MC4-EVO2A | QC 4.10-351/MC4-EVO2A | QC 4.10-351/MC4-EVO2A |
| Longitud del cable (conector incluido) (mm) | Vertical: 300 (+) / 400 (-)
Horizontal: 1200 (+) / 1200 (-) |
Vertical: 300 (+) / 400 (-)
Horizontal: 1200 (+) / 1200 (-) |
Vertical: 300 (+) / 400 (-)
Horizontal: 1200 (+) / 1200 (-) |
Vertical: 300 (+) / 400 (-)
Horizontal: 1200 (+) / 1200 (-) |
Vertical: 300 (+) / 400 (-)
Horizontal: 1200 (+) / 1200 (-) |
Vertical: 300 (+) / 400 (-)
Horizontal: 1200 (+) / 1200 (-) |
| Vidrio delantero/trasero (mm) | 2,0 / 2,0 | 2,0 / 2,0 | 2,0 / 2,0 | 2,0 / 2,0 | 2,0 / 2,0 | 2,0 / 2,0 |
| Configuración de embalaje | 36 uds./palé, 864 uds./contenedor 40HQ | 36 uds./palé, 864 uds./contenedor 40HQ | 36 uds./palé, 864 uds./contenedor 40HQ | 36 uds./palé, 864 uds./contenedor 40HQ | 36 uds./palé, 864 uds./contenedor 40HQ | 36 uds./palé, 864 uds./contenedor 40HQ |
| Parámetros eléctricos en STC | ||||||
| Potencia nominal (Pmax) (W) | 485 | 490 | 495 | 500 | 505 | 510 |
| Tensión de circuito abierto (Voc) (V) | 43,25 | 43,45 | 43,65 | 43,85 | 44,05 | 44,25 |
| Tensión en potencia máxima (Vmp) (V) | 36,28 | 36,49 | 36,70 | 36,91 | 37,11 | 37,31 |
| Corriente de cortocircuito (Isc) (A) | 14,24 | 14,30 | 14,36 | 14,42 | 14,48 | 14,54 |
| Corriente en potencia máxima (Imp) (A) | 13,37 | 13,43 | 13,49 | 13,55 | 13,61 | 13,67 |
| Eficiencia del módulo (%) | 21,9 | 22,1 | 22,4 | 22,6 | 22,8 | 23,0 |
| Tolerancia de potencia (%) | 0~+3 | 0~+3 | 0~+3 | 0~+3 | 0~+3 | 0~+3 |
| Coeficiente de temperatura Isc (%/°C) | +0,045 | +0,045 | +0,045 | +0,045 | +0,045 | +0,045 |
| Coeficiente de temperatura Voc (%/°C) | -0,250 | -0,250 | -0,250 | -0,250 | -0,250 | -0,250 |
| Coeficiente de temperatura Pmax (%/°C) | -0,290 | -0,290 | -0,290 | -0,290 | -0,290 | -0,290 |
| Parámetros eléctricos al 10% de irradiación solar | ||||||
| Potencia máxima nominal (Pmax) (W) | 524 | 529 | 535 | 540 | 545 | 551 |
| Tensión de circuito abierto (Voc) (V) | 43,25 | 43,45 | 43,65 | 43,85 | 44,05 | 44,25 |
| Tensión en potencia máxima (Vmp) (V) | 36,28 | 36,49 | 36,70 | 36,91 | 37,11 | 37,31 |
| Corriente de cortocircuito (Isc) (A) | 15,38 | 15,44 | 15,51 | 15,57 | 15,64 | 15,70 |
| Corriente en potencia máxima (Imp) (A) | 14,44 | 14,50 | 14,57 | 14,63 | 14,70 | 14,76 |
| Factor de irradiación (trasera/frontal) (%) | 10 | 10 | 10 | 10 | 10 | 10 |
| Condiciones de funcionamiento | ||||||
| Tensión máxima del sistema (V DC) | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Temperatura de funcionamiento (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Fusible máximo en serie (A) | 30 | 30 | 30 | 30 | 30 | 30 |
| Carga estática máxima, frontal (Pa) | 5400 (112 lb/ft²) | 5400 (112 lb/ft²) | 5400 (112 lb/ft²) | 5400 (112 lb/ft²) | 5400 (112 lb/ft²) | 5400 (112 lb/ft²) |
| Carga estática máxima, trasera (Pa) | 2400 (50 lb/ft²) | 2400 (50 lb/ft²) | 2400 (50 lb/ft²) | 2400 (50 lb/ft²) | 2400 (50 lb/ft²) | 2400 (50 lb/ft²) |
| NOCT (°C) | 45±2 | 45±2 | 45±2 | 45±2 | 45±2 | 45±2 |
| Bifacialidad (%) | 80±5 | 80±5 | 80±5 | 80±5 | 80±5 | 80±5 |
| Clase de seguridad | Clase II | Clase II | Clase II | Clase II | Clase II | Clase II |
| Resistencia al fuego | Tipo UL 29 / Clase C | Tipo UL 29 / Clase C | Tipo UL 29 / Clase C | Tipo UL 29 / Clase C | Tipo UL 29 / Clase C | Tipo UL 29 / Clase C |
Nota: Los datos eléctricos en este catálogo no se refieren a un módulo individual y no forman parte de la oferta. Sirven únicamente para comparar diferentes tipos de módulos.
