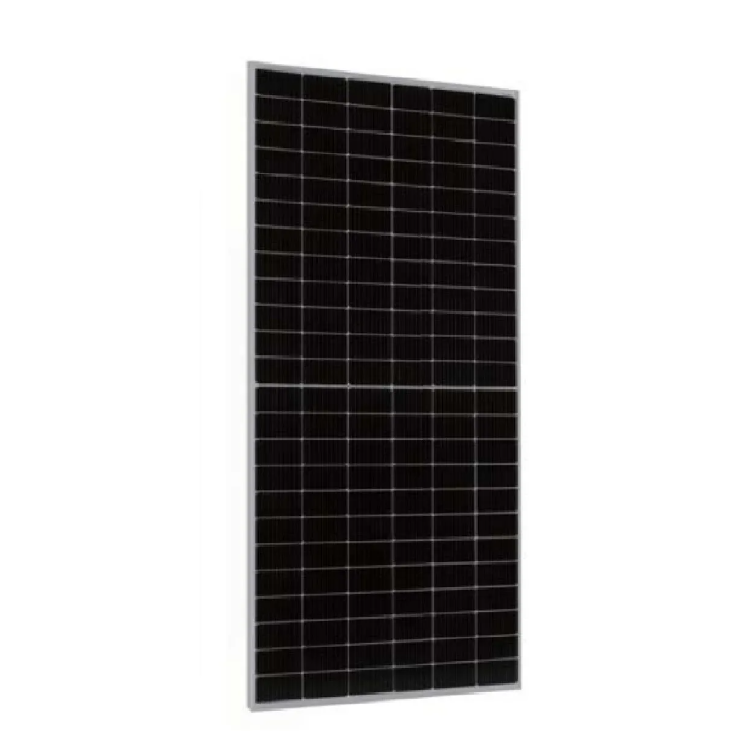

Módulo JINKO JKM550M-72HC-BDVP
| Fabricante | |
|---|---|
| Grosor del marco | |
| Garantía lineal de potencia | |
| Garantía del producto | |
| Cantidad de BusBar | |
| Cantidad por palé | |
| Cantidad por contenedor | |
| Color del marco | |
| Potencia | |
| Eficiencia | |
| Anchura | |
| Altura | |
| Carga estática máxima (Pa) | |
| Peso | 31 kg |
Bruto
Detalles del producto
| Fabricante | |
|---|---|
| Grosor del marco | |
| Garantía lineal de potencia | |
| Garantía del producto | |
| Cantidad de BusBar | |
| Cantidad por palé | |
| Cantidad por contenedor | |
| Color del marco | |
| Potencia | |
| Eficiencia | |
| Anchura | |
| Altura | |
| Carga estática máxima (Pa) | |
| Peso | 31 kg |
Serie Jinko Solar Tiger Pro 72HC-BDVP 535-555 W
Los módulos fotovoltaicos Jinko Solar Tiger Pro 72HC-BDVP 535-555 W son paneles avanzados de tipo P que combinan tecnología bifacial con máxima eficiencia y durabilidad. Con una salida de potencia incrementada, resistencia mecánica y garantías a largo plazo, estos módulos son la solución ideal para instalaciones comerciales e industriales.
Características clave de los módulos de la serie Tiger Pro 72HC-BDVP:
- Tecnología Multi Busbar – mejora la captura de luz y la recolección de corriente, aumentando la eficiencia energética y la fiabilidad del módulo.
 - Resistencia PID – procesos de producción avanzados y control de materiales aseguran protección contra la degradación provocada por potencial (PID), incrementando la durabilidad del módulo.
 - Mayor potencia de salida – los módulos ofrecen un incremento de potencia del 5-25%, lo que se traduce en una reducción del costo de producción de energía (LCOE) y una mayor rentabilidad de la inversión (IRR).
 - Período más largo de alta producción – la degradación anual es de solo el 0,45%, y una garantía lineal de 30 años en rendimiento asegura una producción de energía estable durante décadas.
 - Mayor resistencia mecánica – los módulos han sido certificados para soportar cargas de viento (2400 Pa) y de nieve (5400 Pa), lo que garantiza durabilidad en condiciones climáticas extremas.
 - Tecnología bifacial – la generación de energía por ambos lados permite aprovechar la luz reflejada, aumentando la producción total de energía.

¿Para quién es una buena elección?
Los módulos Jinko Solar Tiger Pro 72HC-BDVP 535-555 W son una excelente elección para grandes instalaciones comerciales e industriales que requieren alta eficiencia, durabilidad y fiabilidad a largo plazo. Gracias a la avanzada tecnología bifacial y a la baja degradación de potencia, estos módulos garantizan una producción de energía confiable y una alta rentabilidad de la inversión.
Especificaciones de los Módulos
| Parámetros eléctricos (STC & NOCT) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Parámetro | JKM535M-72HL4-BDVP | JKM540M-72HL4-BDVP | JKM545M-72HL4-BDVP | JKM550M-72HL4-BDVP | JKM555M-72HL4-BDVP | ||||||
| STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | ||
| Potencia máxima (Pmax) [Wp] | 535 | 398 | 540 | 402 | 545 | 405 | 550 | 409 | 555 | 413 | |
| Tensión de potencia máxima (Vmp) [V] | 40,94 | 37,94 | 41,13 | 38,08 | 41,32 | 38,25 | 41,51 | 38,42 | 41,70 | 38,59 | |
| Corriente de potencia máxima (Imp) [A] | 13,07 | 10,49 | 13,13 | 10,55 | 13,19 | 10,60 | 13,25 | 10,65 | 13,31 | 10,70 | |
| Tensión de circuito abierto (Voc) [V] | 49,54 | 46,76 | 49,73 | 46,94 | 49,92 | 47,12 | 50,11 | 47,30 | 50,30 | 47,48 | |
| Corriente de cortocircuito (Isc) [A] | 13,83 | 11,17 | 13,89 | 11,22 | 13,95 | 11,27 | 14,01 | 11,32 | 14,07 | 11,36 | |
| Eficiencia del módulo STC [%] | 20,71 | 20,90 | 21,10 | 21,29 | 21,48 | ||||||
| Coeficientes Térmicos & Parámetros para Conexión del Sistema | |||||||||||
| Parámetro | Valor | Valor | Valor | Valor | Valor | ||||||
| Coeficiente térmico de potencia (Pmax) [%/°C] | -0,35 | -0,35 | -0,35 | -0,35 | -0,35 | ||||||
| Coeficiente térmico de tensión (Voc) [%/°C] | -0,28 | -0,28 | -0,28 | -0,28 | -0,28 | ||||||
| Coeficiente térmico de corriente (Isc) [%/°C] | +0,048 | +0,048 | +0,048 | +0,048 | +0,048 | ||||||
| Temperatura nominal de operación de la celda (NOCT) [°C] | 45 ± 2 | 45 ± 2 | 45 ± 2 | 45 ± 2 | 45 ± 2 | ||||||
| Temperatura de operación [°C] | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | ||||||
| Tensión máxima del sistema [V] | 1500 DC (IEC) | 1500 DC (IEC) | 1500 DC (IEC) | 1500 DC (IEC) | 1500 DC (IEC) | ||||||
| Carga máxima del fusible en serie [A] | 30 | 30 | 30 | 30 | 30 | ||||||
| Tolerancia de potencia [%] | 0 ~ +3 | 0 ~ +3 | 0 ~ +3 | 0 ~ +3 | 0 ~ +3 | ||||||
| Coeficiente de referencia para trabajo de doble cara [%] | 70±5 | 70±5 | 70±5 | 70±5 | 70±5 | ||||||
| Resistencia mecánica | |||||||||||
| Parámetro | Valor | Valor | Valor | Valor | Valor | ||||||
| Carga de viento [Pa] | 2400 | 2400 | 2400 | 2400 | 2400 | ||||||
| Carga de nieve [Pa] | 5400 | 5400 | 5400 | 5400 | 5400 | ||||||
| Configuración del embalaje | |||||||||||
| Parámetro | Valor | Valor | Valor | Valor | Valor | ||||||
| Paleta | 36 piezas /paleta | 36 piezas /paleta | 36 piezas /paleta | 36 piezas /paleta | 36 piezas /paleta | ||||||
| Apilamiento | 72 piezas/paleta | 72 piezas/paleta | 72 piezas/paleta | 72 piezas/paleta | 72 piezas/paleta | ||||||
| Contenedor 40’HQ | 720 piezas/40’HQ Contenedor | 720 piezas/40’HQ Contenedor | 720 piezas/40’HQ Contenedor | 720 piezas/40’HQ Contenedor | 720 piezas/40’HQ Contenedor | ||||||
| Especificación Mecánica | |||||||||||
| Parámetro | Valor | Valor | Valor | Valor | Valor | ||||||
| Tipo de celda | Monocristalino tipo P | Monocristalino tipo P | Monocristalino tipo P | Monocristalino tipo P | Monocristalino tipo P | ||||||
| Número de celdas | 144 (6×24) | 144 (6×24) | 144 (6×24) | 144 (6×24) | 144 (6×24) | ||||||
| Dimensiones [mm] | 2278×1134×30 | 2278×1134×30 | 2278×1134×30 | 2278×1134×30 | 2278×1134×30 | ||||||
| Peso [kg] | 31 | 31 | 31 | 31 | 31 | ||||||
| Vidrio frontal | 2,0 mm, recubrimiento anti-reflejo | 2,0 mm, recubrimiento anti-reflejo | 2,0 mm, recubrimiento anti-reflejo | 2,0 mm, recubrimiento anti-reflejo | 2,0 mm, recubrimiento anti-reflejo | ||||||
| Vidrio trasero | 2,0 mm, vidrio templado | 2,0 mm, vidrio templado | 2,0 mm, vidrio templado | 2,0 mm, vidrio templado | 2,0 mm, vidrio templado | ||||||
| Marco | Aleación de aluminio anodizado | Aleación de aluminio anodizado | Aleación de aluminio anodizado | Aleación de aluminio anodizado | Aleación de aluminio anodizado | ||||||
| Caja de conexión | Grado de protección IP68 | Grado de protección IP68 | Grado de protección IP68 | Grado de protección IP68 | Grado de protección IP68 | ||||||
| Cables de salida | TUV 1×4,0 mm² (+): 400, (-): 200 o longitud personalizada | TUV 1×4,0 mm² (+): 400, (-): 200 o longitud personalizada | TUV 1×4,0 mm² (+): 400, (-): 200 o longitud personalizada | TUV 1×4,0 mm² (+): 400, (-): 200 o longitud personalizada | TUV 1×4,0 mm² (+): 400, (-): 200 o longitud personalizada | ||||||
| Eficiencia de Doble Cara | |||||||||||
| 5% | Potencia máxima (Pmax) | 562 | 567 | 572 | 578 | 583 | |||||
| Eficiencia del módulo STC [%] | 21,76 | 21,95 | 22,15 | 22,36 | 22,56 | ||||||
| 15% | Potencia máxima (Pmax) | 615 | 621 | 627 | 633 | 638 | |||||
| Eficiencia del módulo STC [%] | 23,81 | 24,02 | 24,26 | 24,48 | 24,71 | ||||||
| 25% | Potencia máxima (Pmax) | 669 | 675 | 681 | 688 | 694 | |||||
| Eficiencia del módulo STC [%] | 25,90 | 26,13 | 26,37 | 26,61 | 26,86 | ||||||
