Módulo de control – SOLAX – BMS Parallel BOX G2 (para T30)
Bruto
Detalles del producto

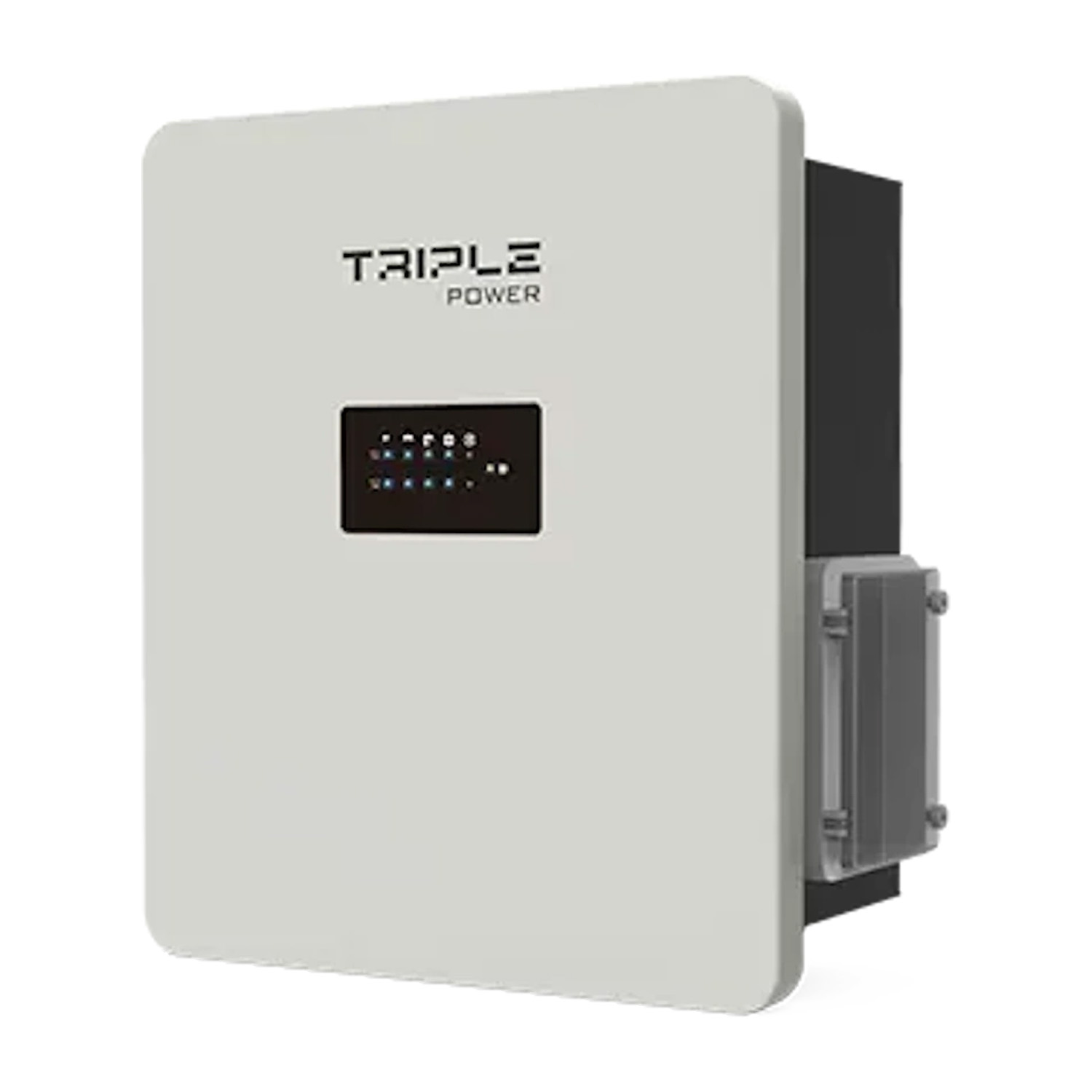

Módulo de expansión del almacenamiento de energía BMS-Parallel Box-II
El BMS-Parallel Box-II es un módulo innovador que permite una ampliación fácil y eficiente de los sistemas de almacenamiento de energía basados en las baterías T-BAT H 5.8. Facilita la conexión de un mayor número de baterías a los inversores híbridos de las series X1 y X3, incrementando de forma significativa la capacidad de almacenamiento. Su diseño único con dos circuitos mejora la fiabilidad y alarga la vida útil de todo el sistema.
Principales características del BMS-Parallel Box-II:
- Aumento de la capacidad de almacenamiento: Permite conectar hasta 8 baterías T-BAT H 5.8 con el inversor X3-Hybrid o hasta 6 baterías con el inversor X1-Hybrid, formando grandes bancos de energía.
- Mayor fiabilidad y vida útil: Crea dos circuitos paralelos e independientes de baterías, lo que evita interrupciones en el funcionamiento del sistema en caso de avería de uno de ellos y garantiza un desgaste uniforme de las celdas.
- Instalación simplificada: Sustituye la función del módulo BMS maestro, por lo que la ampliación del sistema no requiere componentes adicionales complicados.
- Señalización de funcionamiento intuitiva: Equipado con indicadores LED claros que muestran por separado el modo de funcionamiento y el nivel de carga (25%, 50%, 75%, 100%) para cada uno de los dos circuitos de baterías.
- Alta resistencia: Tiene grado de protección IP55, lo que proporciona protección contra el polvo y chorros de agua, permitiendo un montaje flexible.
¿Para quién es una buena elección?
Es un dispositivo imprescindible para los usuarios de inversores híbridos SolaX (series X1-Hybrid y X3-Hybrid) que quieran aumentar significativamente su independencia energética mediante la ampliación de un almacenamiento existente o la creación de uno nuevo y de gran capacidad. Es ideal para viviendas unifamiliares con alta demanda de energía o para pequeñas empresas. Con él se puede crear un sistema con una capacidad de más de 46 kWh, proporcionando alimentación de emergencia fiable y maximizando el aprovechamiento de la energía propia procedente de la fotovoltaica.
| Parámetro | BMS-PARALLEL BOX-II | T-BAT S 5.8 | T-BAT S 11.5 | T-BAT S 17.3 | T-BAT S 23.0 | T-BAT P 5.8 | T-BAT P 11.5 | T-BAT P 17.3 | T-BAT P 23.0 |
|---|---|---|---|---|---|---|---|---|---|
| REQUISITOS AMBIENTALES | |||||||||
| Rango de temperatura de carga/descarga en operación (°C) | 0~55 | ||||||||
| Rango de temperatura de carga/descarga a plena carga (°C) | 5~48 | ||||||||
| Temperatura de almacenamiento (°C) | -20~+55 (3 meses) 0~40 (1 año) | ||||||||
| Humedad (%) | 0~100 (condensación) | ||||||||
| Altitud sobre el nivel del mar (m) | ≤ 2000 | ||||||||
| Grado de protección | IP55 | ||||||||
| COMUNICACIÓN | |||||||||
| Conexión entre el sistema y el inversor | CAN2.0/RS485 | ||||||||
| Conexión entre baterías/BMS | RS485 | ||||||||
| Indicador LED del modo de funcionamiento del controlador maestro | 3 indicadores LED | ||||||||
| Indicador de capacidad del controlador maestro | 2×4 indicadores LED (25 %, 50 %, 75 %, 100 %) | ||||||||
| Indicador LED del módulo de batería | 2 indicadores LED | ||||||||
| Encendido/apagado | 1 botón + 1 interruptor automático | ||||||||
| CERTIFICACIÓN | |||||||||
| Seguridad | IEC 62477-1, IEC 61439-1, IEC 61439-2 | ||||||||
| EMC | IEC 61000-6-1/2/3/4 | ||||||||
| Cumplimiento de normativas de transporte | UN38.3 | ||||||||
| GENERAL | |||||||||
| Dimensiones (l. x an. x al.) (mm) | 368*310*140 | ||||||||
| Peso neto (kg) | 5,2 | ||||||||
| Vida útil estimada (años) | 5 | ||||||||
| PARÁMETROS NOMINALES (conjunto de baterías) | |||||||||
| Tensión nominal (V) | 115,2 | 230,4 | 345,6 | 460,8 | 115,2 | 230,4 | 345,6 | 460,8 | |
| Tensión de funcionamiento (V) | 100-131 | 200-262 | 300-393 | 400-524 | 100-131 | 200-262 | 300-393 | 400-524 | |
| Energía total (kWh) | 5,8 | 11,5 | 17,3 | 23 | 11,5 | 23 | 34,6 | 46,1 | |
| Potencia estándar (kW) | 2,9 | 5,8 | 8,7 | 11,6 | 2,9 | 5,8 | 8,7 | 11,6 | |
| Potencia máx. (kW) | 4,0 | 8,0 | 12,0 | 16,0 | 4,0 | 8,0 | 12,0 | 16,0 | |
| Nivel de contaminación | PD3 | ||||||||
| Categoría de protección contra sobretensiones (OVC) | II | ||||||||
| Clase de protección | I | ||||||||
| Corriente recomendada de carga/descarga (A) | 25 | ||||||||
| Corriente máx. de carga/descarga (A) | 35 | ||||||||
| Vida útil (90 % DOD) (ciclos) | 6000 | ||||||||
Nota: ya no se requiere un sistema BMS/batería maestra. El X1-Hybrid se puede conectar a un máximo de 6 baterías. El X3-Hybrid se puede conectar a un máximo de 8 baterías.
