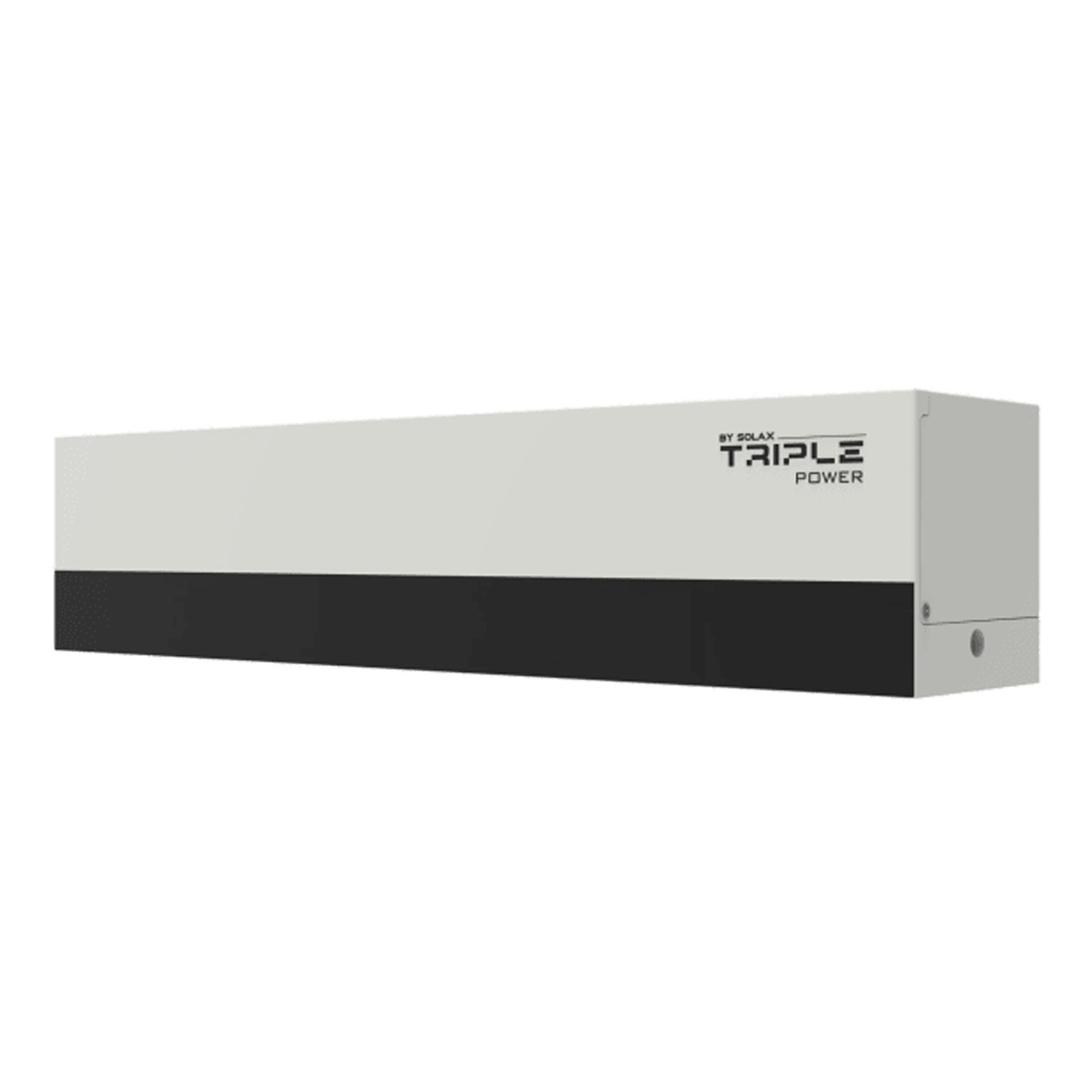

SOLAX módulo de control TBMS-MCS0800E
SKU: F20S322
EAN: 2010000035047
| Fabricante | |
|---|---|
| CAN | Sí |
| RS485 | Sí |
| Garantía | |
| Ancho neto | |
| Profundidad neta | |
| Altura neta | |
| Peso | 18,26 kg |
| CN | 85371010 |
Precio neto
677,21 €
Bruto
Bruto
Detalles del producto
| Fabricante | |
|---|---|
| CAN | Sí |
| RS485 | Sí |
| Garantía | |
| Ancho neto | |
| Profundidad neta | |
| Altura neta | |
| Peso | 18,26 kg |
| CN | 85371010 |
SOLAX módulo de control TBMS-MCS0800E
Solax X3-IES es un sistema doméstico integrado de almacenamiento de energía (ESS) que ofrece gestión inteligente de la energía, alto rendimiento y fiabilidad. Diseñado para aportar flexibilidad y facilidad de adaptación, proporciona una captación óptima de energía y gestión de microrredes, lo que lo convierte en una solución ideal para hogares modernos.
Principales características del Solax X3-IES:
- Gestión inteligente de la energía con compatibilidad con IA y predicción de producción/consumo energético.
- Compatibilidad con microrredes que permite equilibrar la red en tiempo real y operar fuera de la red.
- Alto rendimiento gracias al seguimiento MPP global y a las capacidades de carga/descarga dual.
- Grado de protección IP66 y protección SPD Tipo II en AC y DC para mayor fiabilidad.
- Flexibilidad gracias al diseño plug-and-play y al soporte de una entrada DC máxima de 20 A.
- Larga vida útil de la batería de más de 6000 ciclos y garantía de 10 años.
¿Para quién es una buena opción?
El sistema Solax X3-IES está pensado para propietarios que buscan una solución integrada y avanzada de almacenamiento de energía. Es ideal para quienes desean optimizar el aprovechamiento de la energía solar, aumentar la independencia energética y beneficiarse de funciones de gestión inteligente de cargas, como bombas de calor o cargadores para vehículos eléctricos. Gracias a su fiabilidad y alto rendimiento, este sistema funciona bien tanto en instalaciones nuevas como en viviendas existentes sometidas a modernización.
| Parámetro | 4 / 5 / 6 / 8 / 10 / 12 / 15 kW | |||||||
|---|---|---|---|---|---|---|---|---|
| Sistema de almacenamiento de energía doméstico integrado (ESS) | ||||||||
| Especificación de la batería | ||||||||
| Número de baterías | 2 | 3 | 4 | 5 | 6 | |||
| Capacidad nominal | 10,2 kWh | 15,3 kWh | 20,4 kWh | 25,6 kWh | 30,7 kWh | |||
| Energía utilizable | 9,2 kWh | 13,8 kWh | 18,4 kWh | 23,0 kWh | 27,6 kWh | |||
| Potencia máxima de funcionamiento | 10,2 kW | 15,0 kW | 15,0 kW | 15,0 kW | 15,0 kW | |||
| Corriente máxima de carga/descarga | 50 A | 50 A | 50 A | 50 A | 50 A | |||
| Ciclo de vida | > 6000 ciclos | > 6000 ciclos | > 6000 ciclos | > 6000 ciclos | > 6000 ciclos | |||
| Tipo de batería | Ion de litio (LFP) | Ion de litio (LFP) | Ion de litio (LFP) | Ion de litio (LFP) | Ion de litio (LFP) | |||
| Capacidad nominal / capacidad nominal④ | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | |||
| Energía utilizable⑤ | 4,6 kWh | 4,6 kWh | 4,6 kWh | 4,6 kWh | 4,6 kWh | |||
| Potencia estándar | 3 kW | 3 kW | 3 kW | 3 kW | 3 kW | |||
| Potencia máxima | 5,1 kW | 5,1 kW | 5,1 kW | 5,1 kW | 5,1 kW | |||
| Corriente máxima de carga/descarga⑥ | 50 A | 50 A | 50 A | 50 A | 50 A | |||
| Garantía | 10 años | 10 años | 10 años | 10 años | 10 años | |||
| Dimensiones TBMS-MCS0800E (anch. x alt. x prof.) / Peso | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | |||
| Dimensiones TP-HS50E (anch. x alt. x prof.) / Peso | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | |||
| Parámetro | X3-IES-4K | X3-IES-5K | X3-IES-6K | X3-IES-8K | X3-IES-10K | X3-IES-12K | X3-IES-15K | |
| Especificación del inversor | ||||||||
| Potencia nominal de salida | 4 kW | 5 kW | 6 kW | 8 kW | 10 kW | 12 kW | 15 kW | |
| Potencia máxima recomendada del conjunto de paneles PV | 8 kWp | 10 kWp | 12 kWp | 16 kWp | 20 kWp | 24 kWp | 30 kWp | |
| Tensión máxima de entrada PV① | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | |
| Tensión nominal de entrada PV | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | |
| Rango de tensión de funcionamiento | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | |
| Rango de tensión MPPT | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | |
| Tensión de arranque | 140 V | 140 V | 140 V | 140 V | 140 V | 140 V | 140 V | |
| Número de rastreadores MPPT / cadenas por rastreador MPPT | 2/(1/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | |
| Corriente máxima de entrada por MPPT (MPPT1/2) | 20 A/20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | |
| Corriente máxima de cortocircuito de entrada por MPPT (MPPT1/2) | 25 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | |
| Entrada y salida AC (en red) | ||||||||
| Potencia nominal de salida | 4000 W | 5000 W | 6000 W | 8000 W | 10000 W | 12000 W | 15000 W | |
| Corriente nominal de salida | 5,8 A | 7,3 А | 8,7 A | 11,6 A | 14,5 A | 17,4 A | 21,8 A | |
| Potencia aparente máxima de salida | 4000 VA | 5500 VA | 6600 VA | 8800 VA | 10000 VA | 12000 VA | 15000 VA | |
| Corriente máxima de salida continua | 5,8 A | 8,0 A | 9,6 A | 12,8 A | 14,5 A | 19,2 A | 24,0 A | |
| Tensión nominal AC | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | |
| Potencia aparente máxima de entrada AC | 10 kVA | 10 kVA | 12 kVA | 16 kVA | 20 kVA | 20 kVA | 20 kVA | |
| Corriente máxima de entrada AC | 16,1 A | 16,1 A | 19,3 A | 25,8 A | 32,0 A | 32,0 A | 32,0 A | |
| Frecuencia nominal AC | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | |
| Rango de frecuencia AC③ | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | |
| Rango del factor de potencia | – 1 (0,8 retraso a 0,8 adelanto) | – 1 (0,8 retraso a 0,8 adelanto) | – 1 (0,8 retraso a 0,8 adelanto) | – 1 (0,8 retraso a 0,8 adelanto) | – 1 (0,8 retraso a 0,8 adelanto) | – 1 (0,8 retraso a 0,8 adelanto) | – 1 (0,8 retraso a 0,8 adelanto) | |
| THDi (potencia nominal) | <3% | <3% | <3% | <3% | <3% | <3% | <3% | |
| Salida EPS (fuera de red) (con batería) | ||||||||
| Potencia nominal de salida EPS | 4 kVA | 5 kVA | 6 kVA | 8 kVA | 10 kVA | 12 kVA | 15 kVA | |
| Potencia máxima pico de salida EPS | x2 veces la potencia nominal, 10 s. | x2 veces la potencia nominal, 10 s. | x2 veces la potencia nominal, 10 s. | x2 veces la potencia nominal, 10 s. | x2 veces la potencia nominal, 10 s. | x2 veces la potencia nominal, 10 s. | x2 veces la potencia nominal, 10 s. | |
| Tiempo de conmutación | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | |
| Tensión/frecuencia nominal de salida EPS | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | |
| Rendimiento | ||||||||
| Eficiencia máxima | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | |
| Eficiencia europea | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | |
| Límites ambientales | ||||||||
| Grado de protección | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | |
| Rango de temperatura ambiente en funcionamiento | -35-60°C (reducción a partir de 45°C) | -35-60°C (reducción a partir de 45°C) | -35-60°C (reducción a partir de 45°C) | -35-60°C (reducción a partir de 45°C) | -35-60°C (reducción a partir de 45°C) | -35-60°C (reducción a partir de 45°C) | -35-60°C (reducción a partir de 45°C) | |
| Altitud máxima de trabajo | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | |
| Humedad relativa | 0-100% HR (condensación) | 0-100% HR (condensación) | 0-100% HR (condensación) | 0-100% HR (condensación) | 0-100% HR (condensación) | 0-100% HR (condensación) | 0-100% HR (condensación) | |
| Categoría de sobretensión | Red eléctrica: III, Batería: II, PV: II | Red eléctrica: III, Batería: II, PV: II | Red eléctrica: III, Batería: II, PV: II | Red eléctrica: III, Batería: II, PV: II | Red eléctrica: III, Batería: II, PV: II | Red eléctrica: III, Batería: II, PV: II | Red eléctrica: III, Batería: II, PV: II | |
| General | ||||||||
| Dimensiones (anch. x alt. x prof.) | 730 x 1281 × 209,5 mm | 730 × 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | 730 x 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | 730 x 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | |
| Peso neto | 144,2 kg | 144,2 kg/100,5 kg | 191,2 kg / 147,5 kg | 144,2 kg / 147,5 kg | 191,2 kg / 147,5 kg | 144,2 kg / 147,5 kg | 191,2 kg / 147,5 kg | |
| Concepto de refrigeración | Refrigeración natural | Refrigeración natural | Refrigeración natural | Refrigeración natural | Refrigeración natural | Refrigeración natural | Refrigeración natural | |
| Interfaces de comunicación | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | |
| Consumo de energía (noche) | <40 W en modo de espera en caliente, < 5 W en modo de espera en frío | <40 W en modo de espera en caliente, < 5 W en modo de espera en frío | <40 W en modo de espera en caliente, < 5 W en modo de espera en frío | <40 W en modo de espera en caliente, < 5 W en modo de espera en frío | <40 W en modo de espera en caliente, < 5 W en modo de espera en frío | <40 W en modo de espera en caliente, < 5 W en modo de espera en frío | <40 W en modo de espera en caliente, < 5 W en modo de espera en frío | |
| Topología | No aislado | No aislado | No aislado | No aislado | No aislado | No aislado | No aislado | |
| Protección | ||||||||
| Protecciones | Protección contra sobretensión, Protección contra polaridad inversa DC, detección de corriente residual, Protección contra sobretemperatura, Protección de aislamiento DC, Monitorización de la red, monitoreo de inyección DC, Monitoreo de corriente de retorno | Protección contra sobretensión, Protección contra polaridad inversa DC, detección de corriente residual, Protección contra sobretemperatura, Protección de aislamiento DC, Monitorización de la red, monitoreo de inyección DC, Monitoreo de corriente de retorno | Protección contra sobretensión, Protección contra polaridad inversa DC, detección de corriente residual, Protección contra sobretemperatura, Protección de aislamiento DC, Monitorización de la red, monitoreo de inyección DC, Monitoreo de corriente de retorno | Protección contra sobretensión, Protección contra polaridad inversa DC, detección de corriente residual, Protección contra sobretemperatura, Protección de aislamiento DC, Monitorización de la red, monitoreo de inyección DC, Monitoreo de corriente de retorno | Protección contra sobretensión, Protección contra polaridad inversa DC, detección de corriente residual, Protección contra sobretemperatura, Protección de aislamiento DC, Monitorización de la red, monitoreo de inyección DC, Monitoreo de corriente de retorno | Protección contra sobretensión, Protección contra polaridad inversa DC, detección de corriente residual, Protección contra sobretemperatura, Protección de aislamiento DC, Monitorización de la red, monitoreo de inyección DC, Monitoreo de corriente de retorno | Protección contra sobretensión, Protección contra polaridad inversa DC, detección de corriente residual, Protección contra sobretemperatura, Protección de aislamiento DC, Monitorización de la red, monitoreo de inyección DC, Monitoreo de corriente de retorno | |
| Método activo de prevención de islanding | Desplazamiento de frecuencia | Desplazamiento de frecuencia | Desplazamiento de frecuencia | Desplazamiento de frecuencia | Desplazamiento de frecuencia | Desplazamiento de frecuencia | Desplazamiento de frecuencia | |
| Protección contra sobretensiones | DC: Tipo II, AC: Tipo II | DC: Tipo II, AC: Tipo II | DC: Tipo II, AC: Tipo II | DC: Tipo II, AC: Tipo II | DC: Tipo II, AC: Tipo II | DC: Tipo II, AC: Tipo II | DC: Tipo II, AC: Tipo II | |
| Interruptor de circuito para protección contra arcos eléctricos (AFCI) | Opcional | Opcional | Opcional | Opcional | Opcional | Opcional | Opcional | |
